6.2 IfcSharedBldgServiceElements（共享建筑服务构件）

6.2.1 架构定义

IfcSharedBldgServiceElements 模式在互操作层中定义了互操作所需的基本概念，主要用于建筑服务领域扩展之间的互操作，特别是 IfcHvacDomain、 IfcPlumbingFireProtectionDomain、 IfcElectricalDomain 和 IfcBuildingControlsDomain。此模式包含流体和分布系统的基本类型和实例定义，以及用于常见建筑服务场景（如流体流动特性、电气特性和空间热特性）的属性集。

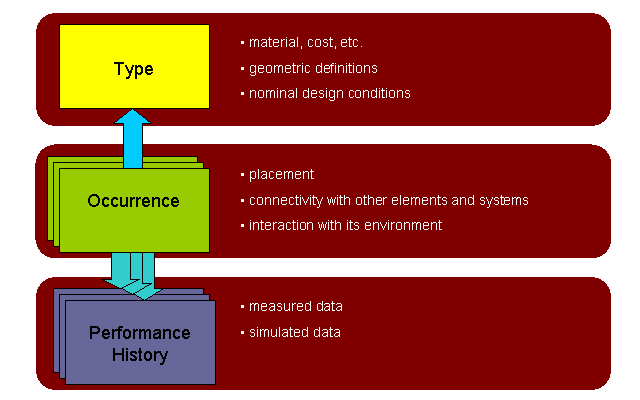

图 6.2.A 说明了类型、实例和性能的概念。类型是 IfcDistributionElementType 的特化，而实例是 IfcDistributionElement 的特化。第三个主题在 IfcControlExtension 模式中定义，它使用 IfcPerformanceHistory 实体的实例来关联实例的性能特征。

一个类型可以有零个或多个实例。每个实例可以关联多个性能历史实体，从而能够捕获和维护数据集中特定生命周期阶段的数据。

type, occurrence and performance history concepts — 图 6.2.A — 建筑服务生命周期

IfcSharedBldgServiceElements 模式对称地特化了建筑服务的实例和类型概念，其中实体的主要功能角色决定了其分类到以下通用概念：

分布室 (Distribution Chamber)：分布系统中使用的成型体积，例如集水坑、沟槽或人孔。
能源转换设备 (Energy Conversion Device)：将能量从一种形式转换为另一种形式的建筑系统设备，例如锅炉（燃烧气体加热水）、冷水机组（使用制冷循环冷却液体）或冷却盘管（使用制冷剂的相变特性冷却空气）。
流量控制器 (Flow Controller)：用于调节分布系统内流量的设备，例如管道系统中的阀门、空气分布系统中的调节风门或电气分布系统中的电气开关。
流量配件 (Flow Fitting)：用于互连分布系统内的流量段或其他配件的设备，例如风管系统中将流量分支到两个方向的 T 型接头，或电气分布系统中的接线盒。
流量输送设备 (Flow Moving Device)：用于在分布系统中产生压差的设备，例如泵、风扇或压缩机。
流量段 (Flow Segment)：分布系统的一部分，例如风管、管道或导管。
流量存储设备 (Flow Storage Device)：用于临时存储物质（固体、液体或气体）的设备，例如储罐，或由感应电子流产生的电压势（电池）。
流量终端 (Flow Terminal)：作为分布系统的末端或起始元件，例如风管空气分布系统中的顶棚出风口、废水系统中的水槽或电气照明系统中的灯具。
流量处理设备 (Flow Treatment Device)：用于改变介质物理特性的设备，例如空气、油或水过滤器（用于去除流体中的颗粒物），或风管消声器（用于衰减噪音）。

请参阅领域模式，其中类型和实例通过 PredefinedType 枚举进一步详细说明，以了解这些广泛分类中支持的概念范围的示例。如果在此分类中需要新类型，请使用 ElementType 属性进行扩展。但是，如果需要一个完全不适合此分类的新概念，请根据需要使用通用 IfcDistributionElementType 和 IfcDistributionElement 实体的实例作为类型/实例对象。

分布系统中的实例通常使用 IfcDistributionPort 的实例进行耦合。这也是基于性能特征应用质量集等概念的地方。有关在分布系统中耦合组件以及跟踪端口边界处流动特性的详细信息，请参阅此模式中的 IfcDistributionPort 文档。
