7.8.2.2 IfcRailwayPartTypeEnum（铁路部件类型枚举）

7.8.2.2.1 语义定义（Semantic definition）

IfcRailwayPartTypeEnum 定义了可以指定的铁路部件的不同类型的范围。

铁路线路可以通过垂直、纵向和横向标准在空间上划分为多个部分，具体取决于用例。 IfcRailwayPart 可用于空间划分线路，包括：

• Track（轨道），可进一步细分为
• Plain tracks（普通轨道）
• Turnout tracks（道岔轨道）
• Dilatation tracks（伸缩缝轨道）
• 或其他轨道部分
• Line-side（线路侧），可进一步细分为
• Line-side parts（线路侧部分）
• Substructure（下部结构）（用于构筑地面）
• Above-track（轨道上方）

有关详细信息，请参阅枚举类型的描述。以下是一些关于如何使用 IfcRailwayPart 来空间组织铁路线路的建议。

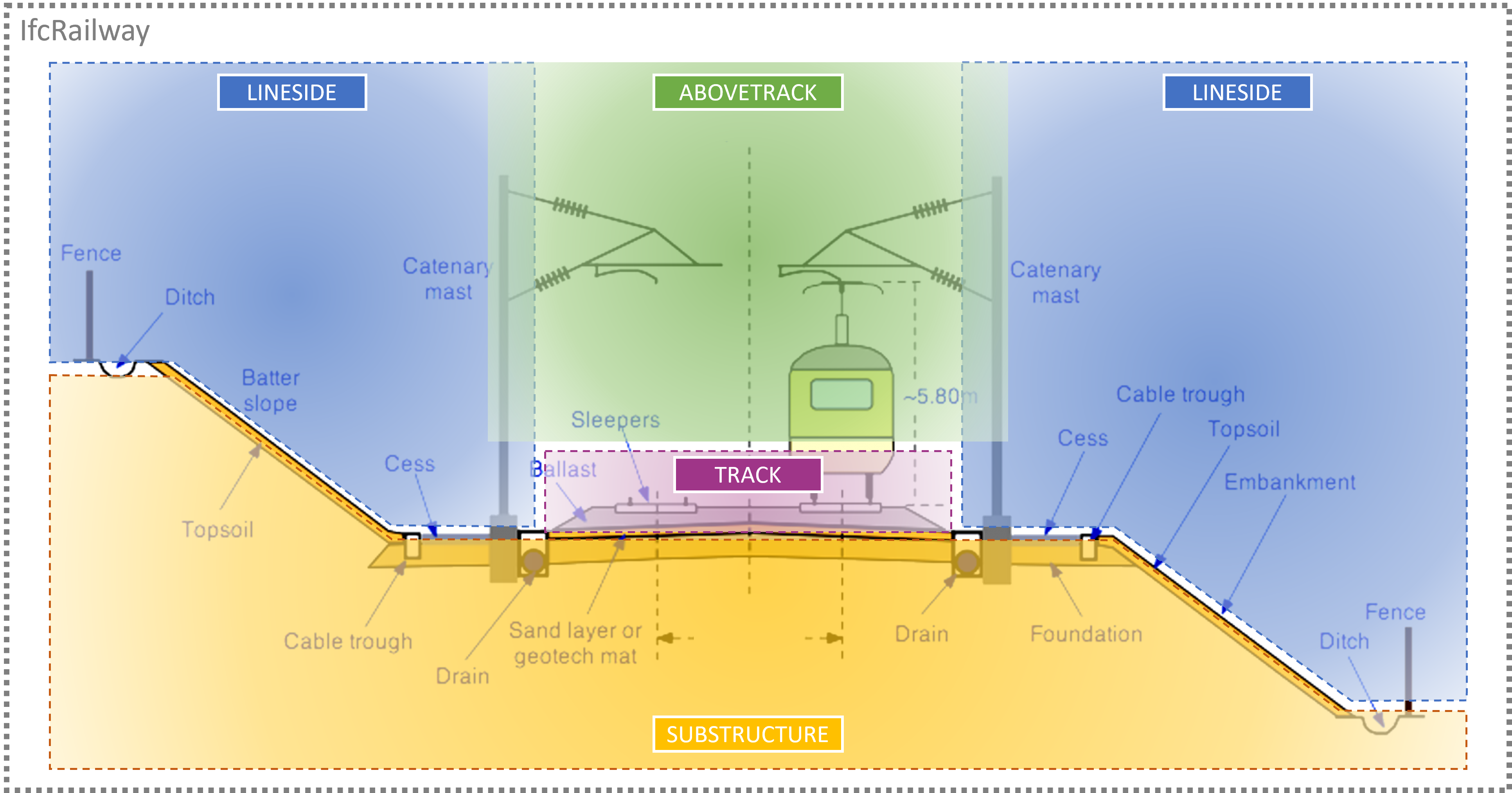

垂直组织

此类复杂场景可能需要特定的空间组织结构。

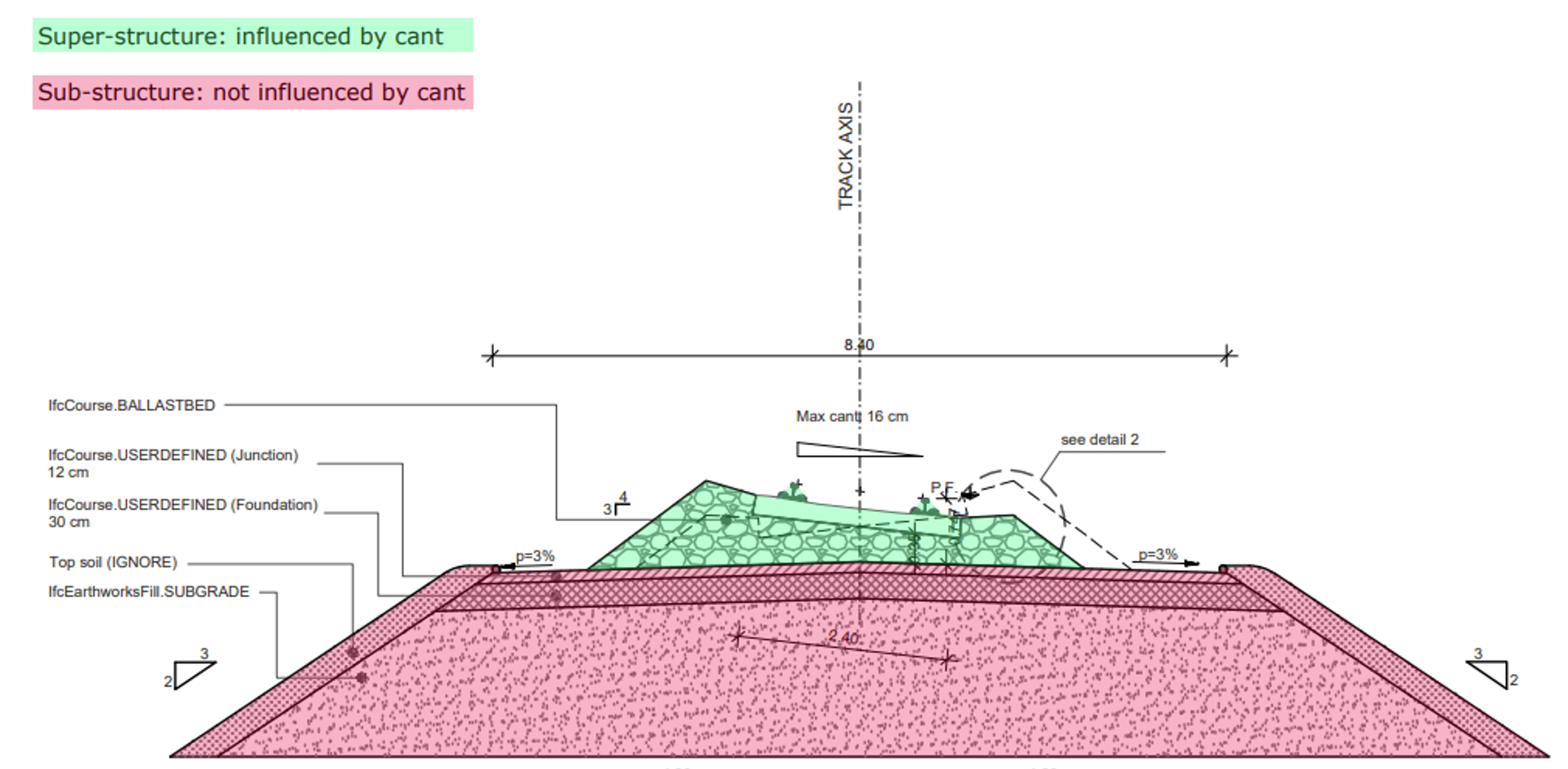

详细垂直组织 如果用例需要，SUBSTRUCTURE 部分可以包含 IfcCourse 或 IfcEarthworksFill 等元素，以区分不同的下部结构层。下图展示了一个示例。

纵向组织

轨道也可以根据其特性进行纵向组织：

• PLAINTRACK 用于普通线路轨道。
• TURNOUTTRACK 用于道岔区域。

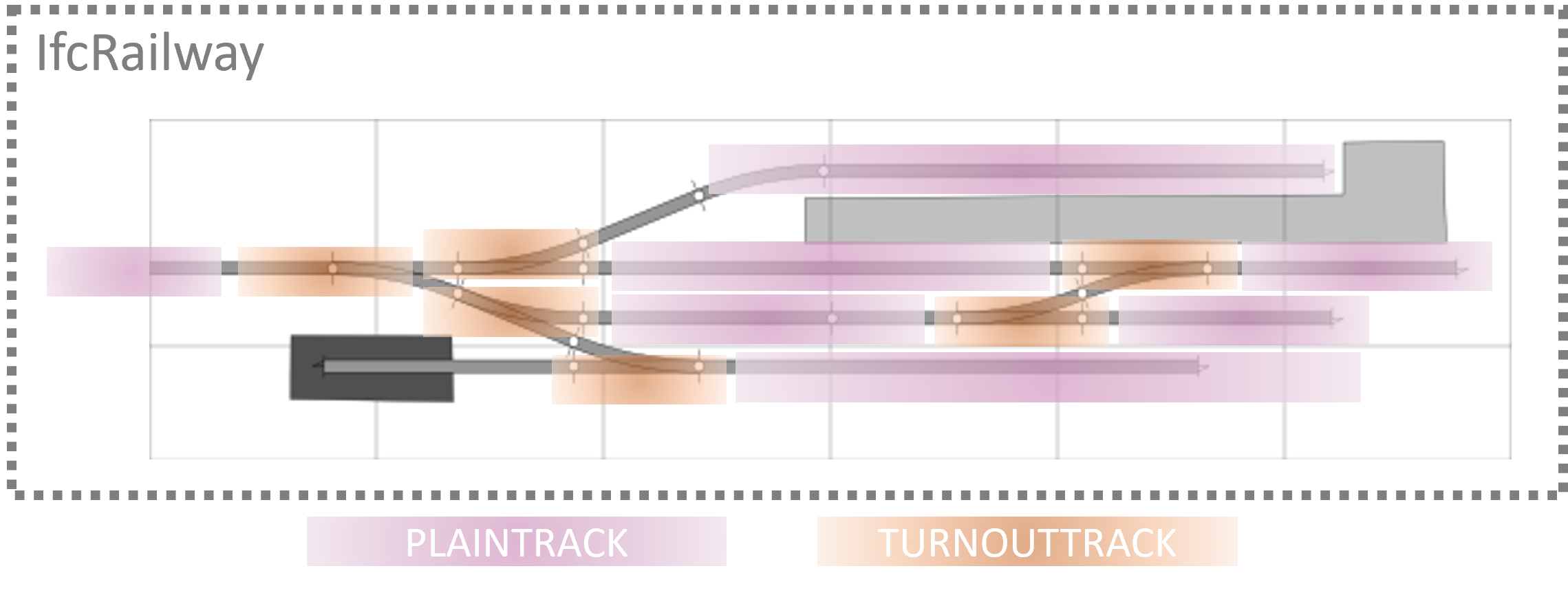

如下图所示。图中未包含的其他部分可能包括： * DILATATIONTRACK 用于伸缩缝面板区域。 * TRACKPART 用于轨道的通用目的纵向组织。

混合组织 属性 IfcFacilityPart.UsageType 允许使用多种标准来空间组织相同的数据集。例如，如图 7.8.2.2.A 所示的通用垂直组织，以及如图 7.8.2.2.B 所示的仅针对轨道的进一步纵向组织。

7.8.2.2.2 类型值

类型	描述
ABOVETRACK	包含位于轨道上方或之上的元素的空间结构元素，例如接触网线和悬挂系统。
DILATIONTRACK	No description available.
LINESIDE	包含铁路元素但不包含在轨道内或轨道上（即线路侧）的空间结构元素。
LINESIDEPART	用于进一步划分线路侧部分的。它可以用于将线路侧部分划分为更易于管理的区域，以满足工程需求。
PLAINTRACK	用于进一步划分轨道的空间结构元素。它不包含任何道岔面板或伸缩缝面板。
SUBSTRUCTURE	包含位于轨道下方的元素的空间结构元素，例如土方平台、准备好的路基和路堤。这可以位于完成地面以上或以下。
TRACK	包含轨道相关元素的空间结构元素，例如钢轨和轨枕。
TRACKPART	用于进一步划分轨道的空间结构元素，用于不属于普通轨道、道岔轨道、伸缩缝轨道类别的目的。
TURNOUTTRACK	用于进一步划分轨道的空间结构元素。它包含道岔，不包含任何普通轨道或伸缩缝面板。
USERDEFINED	用户定义类型
NOTDEFINED	未定义类型。

7.8.2.2.3 形式化表示（Formal representation）

TYPE IfcRailwayPartTypeEnum = ENUMERATION OF
	(ABOVETRACK
	,DILATIONTRACK
	,LINESIDE
	,LINESIDEPART
	,PLAINTRACK
	,SUBSTRUCTURE
	,TRACK
	,TRACKPART
	,TURNOUTTRACK
	,USERDEFINED
	,NOTDEFINED);
END_TYPE;

7.8.2.2.4 参考文献

• IfcRailwayPart
