8.13.3.1 IfcAnnotationFillArea（注释填充区域）
RV ⓘ
AbV ⓘ
8.13.3.1.1 语义定义（Semantic definition）

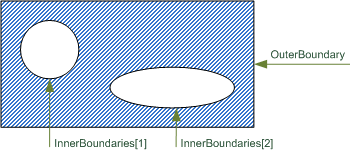

IfcAnnotationFillArea 通过明确的 OuterBoundary（外边界）定义一个区域，该区域可能包含 InnerBoundaries（内边界）。由 InnerBoundaries 定义的区域将不应用填充区域样式。InnerBoundaries 不应与 OuterBoundary 相交，也不应位于 OuterBoundary 之外。
应用于 IfcAnnotationFillArea 的填充区域样式通过 IfcFillAreaStyle 声明，并通过 IfcStyledItem 与该区域关联。适用的填充区域样式包括纯色、剖面线、铺砖或这些样式的组合。
非正式命题
- 描述内边界的任何曲线不应与定义内边界的另一条曲线相交或包含另一条曲线。
- 定义外边界的曲线不应与定义内边界的任何曲线相交，也不应被定义内边界的曲线包围。
8.13.3.1.2 实体继承（Entity inheritance）
-
- IfcAnnotationFillArea
- IfcBooleanResult
- IfcBoundingBox
- IfcCartesianPointList
- IfcCartesianTransformationOperator
- IfcCsgPrimitive3D
- IfcCurve
- IfcDirection
- IfcFaceBasedSurfaceModel
- IfcFillAreaStyleHatching
- IfcFillAreaStyleTiles
- IfcGeometricSet
- IfcHalfSpaceSolid
- IfcLightSource
- IfcPlacement
- IfcPlanarExtent
- IfcPoint
- IfcSectionedSpine
- IfcSegment
- IfcShellBasedSurfaceModel
- IfcSolidModel
- IfcSurface
- IfcTessellatedItem
- IfcTextLiteral
- IfcVector
8.13.3.1.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRepresentationItem (2) | |||
| LayerAssignment | SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems |
将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 |
|
| StyledByItem | SET [0:1] OF IfcStyledItem FOR Item |
引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 |
|
| 点击显示 2 个隐藏的继承特性 点击隐藏 2 个继承特性 | |||
| IfcAnnotationFillArea (2) | |||
| 1 | OuterBoundary | IfcCurve |
定义填充区域外边界的闭合曲线。由外边界（减去可能定义的内边界）定义的区域将应用填充区域样式进行填充。 |
| 2 | InnerBoundaries | OPTIONAL SET [1:?] OF IfcCurve |
一组定义填充区域内边界的内曲线。由内边界定义的区域将不应用填充区域样式。 |
8.13.3.1.4 形式化表示（Formal representation）
ENTITY IfcAnnotationFillArea
SUBTYPE OF (IfcGeometricRepresentationItem);
OuterBoundary : IfcCurve;
InnerBoundaries : OPTIONAL SET [1:?] OF IfcCurve;
END_ENTITY;
