8.21.3.3 IfcTable（表）

8.21.3.3.1 语义定义（Semantic definition）

IfcTable 是一种以行和列形式提供信息的数据结构。每个实例可包含定义各列名称、描述和单位的 IfcTableColumn 实例。信息行以 IfcTableRow 对象列表形式存储。

限制：为保持向后兼容性，IfcTable 对象的行被约束为具有相同的单元格数量。表的首行定义了单元格数量，所有其他行必须包含相同数量的单元格。此约束由 WR2 强制执行。

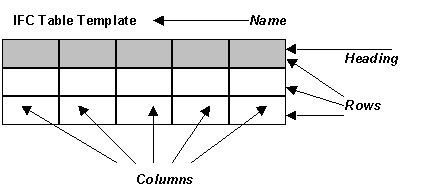

图1展示了表的用法。

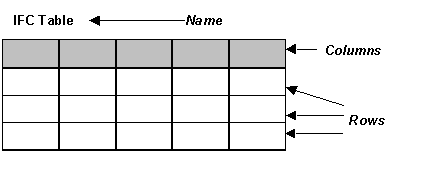

图2描述了IFC4之前版本中表的结构。

8.21.3.3.2 实体继承（Entity inheritance）

- IfcTable

8.21.3.3.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcTable (6)
1	Name	OPTIONAL IfcLabel	无可用描述
2	Rows	OPTIONAL LIST [1:?] OF IfcTableRow	对行信息内容的引用。
3	Columns	OPTIONAL LIST [1:?] OF IfcTableColumn	与此表关联的列信息。
*	NumberOfCellsInRow	IfcInteger	此属性是形式化派生的 `HIINDEX(Rows[1].RowCells)` 每行中的单元格数量，对应表中的列数。参见确保每行具有相同单元格数的WR2。实际值从Rows列表的首个成员推导得出。
*	NumberOfHeadings	IfcInteger	此属性是形式化派生的 `SIZEOF(QUERY( Temp <* Rows \| Temp.IsHeading))` 表中的标题行数量。WR3将其限制为最多一行。
*	NumberOfDataRows	IfcInteger	此属性是形式化派生的 `SIZEOF(QUERY( Temp <* Rows \| NOT(Temp.IsHeading)))` 表中包含数据的行数，即总行数减去表中的标题行数。

表 8.21.3.3.A

8.21.3.3.4 形式化命题（Formal propositions）

名称	描述
WR1	确保每行定义相同数量的单元格。该规则比较IfcTable所有其他行是否与首行具有相同的单元格数。
`SIZEOF(QUERY( Temp <* Rows \| HIINDEX(Temp.RowCells) <> HIINDEX(Rows[1].RowCells))) = 0`
WR2	该规则将允许的标题行数量限制为不超过一行。
`{ 0 <= NumberOfHeadings <= 1 }`

表 8.21.3.3.C

8.21.3.3.5 形式化表示（Formal representation）

ENTITY IfcTable;
	Name : OPTIONAL IfcLabel;
	Rows : OPTIONAL LIST [1:?] OF IfcTableRow;
	Columns : OPTIONAL LIST [1:?] OF IfcTableColumn;
 DERIVE
	 NumberOfCellsInRow : IfcInteger := HIINDEX(Rows[1].RowCells);
	 NumberOfHeadings : IfcInteger := SIZEOF(QUERY( Temp <* Rows | Temp.IsHeading));
	 NumberOfDataRows : IfcInteger := SIZEOF(QUERY( Temp <* Rows | NOT(Temp.IsHeading)));
 WHERE
	WR1 : SIZEOF(QUERY( Temp <* Rows | HIINDEX(Temp.RowCells) <> HIINDEX(Rows[1].RowCells))) = 0;
	WR2 : { 0 <= NumberOfHeadings <= 1 };
END_ENTITY;
