8.20.3.5 IfcEdgeCurve（边曲线）

8.20.3.5.1 语义定义（Semantic definition）

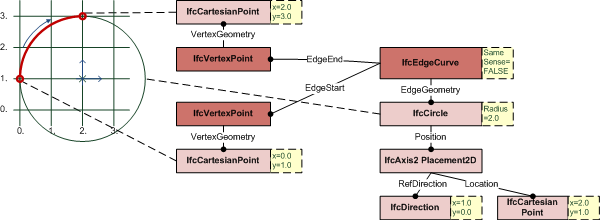

IfcEdgeCurve 定义了两个顶点之间的拓扑连接关系，并包含连接的几何表示。

注意：拓扑用于修剪边的几何形状。无需对边进行几何修剪以匹配拓扑关系。

注意：根据 ISO/CD 10303-42:1992 的定义 边曲线是边的一种特殊子类型，其几何形状被完整定义。通过将边与可能无界的曲线相关联来定义几何形状。由于拓扑方向和几何方向可能相反，使用指示符（相同方向）来标识边和曲线方向是否一致或相反。布尔值指示曲线方向是否与边方向一致（TRUE）或相反（FALSE）。与边顶点相关联的任何几何形状都应与边几何形状保持一致。多个边可以引用同一条曲线。

注意：实体改编自 ISO 10303-42 中定义的 edge_curve。

非正式命题

1. 边曲线的域被正式定义为其边几何形状被顶点修剪后的域。该域不包括顶点。
2. 边曲线具有非零有限范围。
3. 边曲线是流形。
4. 边曲线是弧连通的。
5. 边起点不是边域的一部分。
6. 边终点不是边域的一部分。
7. 顶点几何形状应与边几何形状保持一致。

8.20.3.5.2 实体继承（Entity inheritance）

1. • IfcRepresentationItem
2. • IfcTopologicalRepresentationItem
   • IfcGeometricRepresentationItem
   • IfcMappedItem
   • IfcStyledItem
3. • IfcEdge
   • IfcConnectedFaceSet
   • IfcFace
   • IfcFaceBound
   • IfcLoop
   • IfcPath
   • IfcVertex
4. • IfcEdgeCurve
   • IfcOrientedEdge
   • IfcSubedge

8.20.3.5.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcRepresentationItem (2)
	LayerAssignment	SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems	将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。
	StyledByItem	SET [0:1] OF IfcStyledItem FOR Item	引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。
IfcEdge (2)
1	EdgeStart	IfcVertex	边的起点（顶点）。
2	EdgeEnd	IfcVertex	边的终点（顶点）。同一个顶点可以同时用于 EdgeStart 和 EdgeEnd。
点击显示 4 个隐藏的继承特性 点击隐藏 4 个继承特性
IfcEdgeCurve (2)
3	EdgeGeometry	IfcCurve	定义边形状和空间位置的曲线。该曲线可能是无界的，并通过边的顶点隐式修剪；这定义了边域。多个边可以引用同一条曲线。
4	SameSense	IfcBoolean	此逻辑标志指示边和定义边几何形状的曲线的方向是否相同（TRUE）或不同（FALSE）。边的方向是从边起点顶点到边终点顶点；曲线的方向是参数增加的方向。

8.20.3.5.4 形式化表示（Formal representation）

ENTITY IfcEdgeCurve
 SUBTYPE OF (IfcEdge);
	EdgeGeometry : IfcCurve;
	SameSense : IfcBoolean;
END_ENTITY;

8.20.3.5.5 参考文献

• IfcAdvancedFace
• IfcCurveOrEdgeCurve
• IfcEdge
