8.9.3.18 IfcCircle（度盘）
AbV ⓘ
8.9.3.18.1 语义定义（Semantic definition）
IfcCircle 是由一组与中心点距离相等的点构成的曲线。

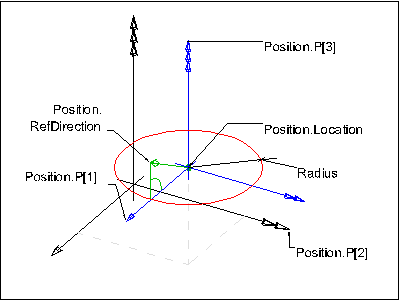

图1展示了在构件对象坐标系内放置的三维位置坐标系中 IfcCircle 的定义。
度盘通过半径及其位置和方向定义。数据应按如下方式解释：
C = SELF\IfcConic.Position.Location
x = SELF\IfcConic.Position.P[1]
y = SELF\IfcConic.Position.P[2]
z = SELF\IfcConic.Position.P[3]
R = Radius
度盘参数化表示为
$$ \lambda(u) = C + R(\cos(u)x + \sin(u)y) $$
参数化范围为 0 ≤ u ≤ 2π（0 ≤ u ≤ 360 度）。 在上述定义的定位坐标系中，度盘方程为 C = 0，其中
$$ C(x,y,z) = x^2 + y^2 - R^2 $$
度盘上任意点的正方向为曲线在该点的切线方向 T，其中
$$ T = (-C_y,C_x,0) $$
8.9.3.18.2 实体继承（Entity inheritance）
-
- IfcCurve
- IfcAnnotationFillArea
- IfcBooleanResult
- IfcBoundingBox
- IfcCartesianPointList
- IfcCartesianTransformationOperator
- IfcCsgPrimitive3D
- IfcDirection
- IfcFaceBasedSurfaceModel
- IfcFillAreaStyleHatching
- IfcFillAreaStyleTiles
- IfcGeometricSet
- IfcHalfSpaceSolid
- IfcLightSource
- IfcPlacement
- IfcPlanarExtent
- IfcPoint
- IfcSectionedSpine
- IfcSegment
- IfcShellBasedSurfaceModel
- IfcSolidModel
- IfcSurface
- IfcTessellatedItem
- IfcTextLiteral
- IfcVector
8.9.3.18.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRepresentationItem (2) | |||
| LayerAssignment | SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems |
将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 |
|
| StyledByItem | SET [0:1] OF IfcStyledItem FOR Item |
引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 |
|
| IfcCurve (1) | |||
| * | Dim | IfcDimensionCount |
此属性是形式化派生的 此抽象类的空间维度，所有子类（如 IfcLine、IfcConic 和 IfcBoundedCurve）的定义各不相同。 |
| IfcConic (1) | |||
| 1 | Position | IfcAxis2Placement |
圆锥曲线的位置和方向。该属性的具体解释细节在各子类型中给出。 |
| 点击显示 4 个隐藏的继承特性 点击隐藏 4 个继承特性 | |||
| IfcCircle (1) | |||
| 2 | Radius | IfcPositiveLengthMeasure |
度盘的半径，必须大于零。 |
8.9.3.18.4 形式化表示（Formal representation）
ENTITY IfcCircle
SUBTYPE OF (IfcConic);
Radius : IfcPositiveLengthMeasure;
END_ENTITY;
