8.8.3.18 IfcFacetedBrep（面片边界表示）
RV ⓘ
AbV ⓘ
8.8.3.18.1 语义定义（Semantic definition）
IfcFacetedBrep 是一种流形实体边界表示，其限制条件是所有面均为平面且有界多边形。

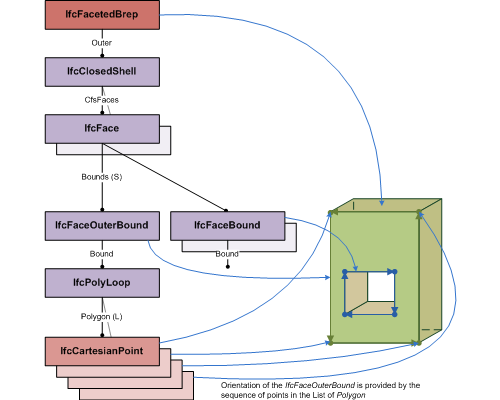

注意 IfcFacetedBrep 的使用仅限于仅包含平面表面的边界表示模型。这些表面通过边界多边形隐式表示。该图展示了用于面片边界表示的拓扑和几何表示项。在 IfcFacetedBrep 中使用的每个 IfcCartesianPoint 应被边界不同 IfcFace 的 IfcPolyLoop 引用三次。
注意 根据 ISO/CD 10303-42:1992 的定义 面片边界表示是一种简单的边界表示模型形式，其中所有面均为平面，所有边均为直线。与边界表示模型不同，边和顶点在模型中未显式表示，而是通过多边形环实体隐式可用。面片边界表示必须满足与流形实体边界表示相同的拓扑约束。
引入面片边界表示是为了支持更多仅允许平面表面边界类型实体表示的系统。
注意 实体改编自 ISO 10303-42 中定义的 manifold_solid_brep。
非正式命题
- IfcFacetedBrep 中所有壳的所有面的所有边界环必须为 IfcPolyLoop 类型。
- 所有顶点必须由共享该顶点的所有多边形环引用。即，每个笛卡尔点应至少被三个多边形环引用。
8.8.3.18.2 实体继承（Entity inheritance）
-
- IfcSolidModel
- IfcAnnotationFillArea
- IfcBooleanResult
- IfcBoundingBox
- IfcCartesianPointList
- IfcCartesianTransformationOperator
- IfcCsgPrimitive3D
- IfcCurve
- IfcDirection
- IfcFaceBasedSurfaceModel
- IfcFillAreaStyleHatching
- IfcFillAreaStyleTiles
- IfcGeometricSet
- IfcHalfSpaceSolid
- IfcLightSource
- IfcPlacement
- IfcPlanarExtent
- IfcPoint
- IfcSectionedSpine
- IfcSegment
- IfcShellBasedSurfaceModel
- IfcSurface
- IfcTessellatedItem
- IfcTextLiteral
- IfcVector
8.8.3.18.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRepresentationItem (2) | |||
| LayerAssignment | SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems |
将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 |
|
| StyledByItem | SET [0:1] OF IfcStyledItem FOR Item |
引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 |
|
| IfcSolidModel (1) | |||
| * | Dim | IfcDimensionCount |
此属性是形式化派生的 本类的空间维度，恒为3。 |
| 点击显示 3 个隐藏的继承特性 点击隐藏 3 个继承特性 | |||
| IfcManifoldSolidBrep (1) | |||
| 1 | Outer | IfcClosedShell |
定义实体外部边界的闭合壳。壳法线应指向实体内部的外部。 |
8.8.3.18.4 形式化表示（Formal representation）
ENTITY IfcFacetedBrep
SUPERTYPE OF (ONEOF
(IfcFacetedBrepWithVoids))
SUBTYPE OF (IfcManifoldSolidBrep);
END_ENTITY;
