8.10.3.9 IfcMaterialLayerWithOffsets（带偏移材料层）
8.10.3.9.1 语义定义（Semantic definition）
IfcMaterialLayerWithOffsets 是 IfcMaterialLayer 的一种特殊化，能够沿边缘定义偏移值（在父层集使用的材料层集内）。
它定义了材料层在材料层集中预期使用的两个偏移值的分配。偏移应用于分层元素的边缘（即垂直于层集方向的方向）。偏移不应在层集方向使用，即不应用于模拟层之间的间隙（或重叠）；间隙应建模为具有适当空隙材料分配的层。
以一个分层墙为例，外部隔离的外层材料层在拉伸上方延伸100mm，但从相同的基础高度开始。在这种情况下设置以下值： * OffsetValues[1] = 0.0 * OffsetValues[2] = 100.0（默认单位假定为毫米） * OffsetValues[2] = 100.0（默认单位假定为毫米）
注意 IfcWall 的"Body"形状表示法可能有多个 Items，每个 Item 都是与 IfcMaterialLayer 和 IfcMaterialLayerWithOffsets 对应的 IfcExtrudedAreaSolid。
非正式命题
-
OffsetDirection 不应与相应 IfcMaterialLayerSetUsage 的 LayerSetDirection 相同。
-
属性 ReferenceExtent 应在相应的 IfcMaterialLayerSetUsage 中声明。

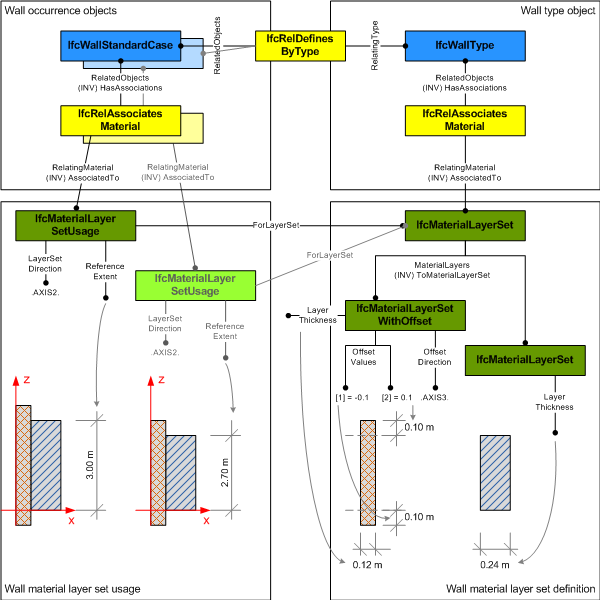

OffsetValues 和 OffsetDirection 对应于 IfcMaterialLayerSetUsage 中的 ReferenceExtent 和 LayerSetDirection 定义。图1显示了将 OffsetValues 应用于分层墙材料层的示例。
8.10.3.9.2 实体继承（Entity inheritance）
8.10.3.9.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcMaterialDefinition (3) | |||
| IfcMaterialLayer (8) | |||
| 点击显示 11 个隐藏的继承特性 点击隐藏 11 个继承特性 | |||
| IfcMaterialLayerWithOffsets (2) | |||
8.10.3.9.4 形式化表示（Formal representation）
ENTITY IfcMaterialLayerWithOffsets
SUBTYPE OF (IfcMaterialLayer);
OffsetDirection : IfcLayerSetDirectionEnum;
OffsetValues : ARRAY [1:2] OF IfcLengthMeasure;
END_ENTITY;
