8.8.3.15 IfcExtrudedAreaSolid（拉伸面积实体）
8.8.3.15.1 语义定义（Semantic definition）
IfcExtrudedAreaSolid 通过扫掠剖面定义提供的横截面来定义。拉伸方向由 ExtrudedDirection 属性给出，拉伸长度由 Depth 属性给出。如果平面区域具有内部边界（定义的孔），则这些孔应被扫掠为实体的孔。
生成的实体通过 IfcSweptAreaSolid.Position 相对于对象坐标系进行定位。如果提供，它允许重新定位拉伸实体。如果未提供，则默认为当前对象坐标系。ExtrudedDirection 在由 IfcSweptAreaSolid.Position 定义的位置坐标系内给出。拉伸方向可以是任何不垂直于位置坐标系 z 轴的方向。

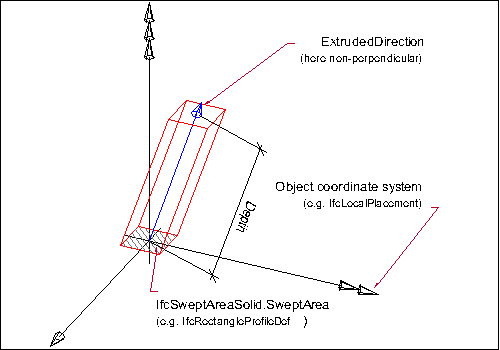

- 要扫掠的剖面定义如下：
- 作为一个二维图元，此处为 IfcRectangleProfileDef，它相对于对象坐标系的 xy 平面放置
- 由于未提供二维剖面位置坐标系，此处 IfcParameterizedProfileDef.Position = NIL，剖面在无变换的情况下放置到对象坐标系的 xy 平面中（默认情况下，以 0.,0. 为中心且无旋转）
- 生成的扫掠实体未被重新定位，因为未提供位置坐标系，此处 IfcSweptAreaSolid.Position = NIL。

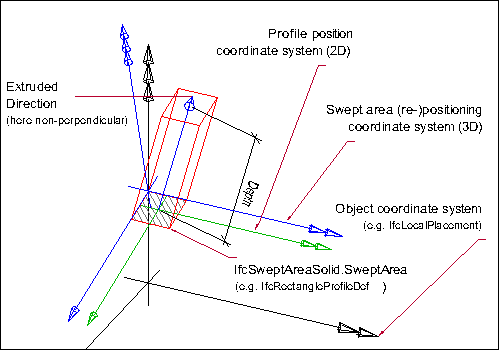

- 要扫掠的剖面定义如下：
- 作为一个二维图元，此处为 IfcRectangleProfileDef，它相对于对象坐标系的 xy 平面放置
- 提供了一个二维剖面位置坐标系，将剖面相对于 xy 平面定位（此处位于矩形的一个角点）
- 生成的扫掠实体被重新定位，此处它被移动到局部 z 轴并沿 y 轴旋转了 15 度。
注意 根据 ISO/CD 10303-42:1992 的定义 拉伸面积实体是通过扫掠有界平面定义的实体。平移方向由方向向量定义，平移长度由距离深度定义。平面区域可以具有孔，这些孔将扫掠为实体中的孔。
注意 实体改编自 ISO 10303-42 中定义的 extruded_area_solid。

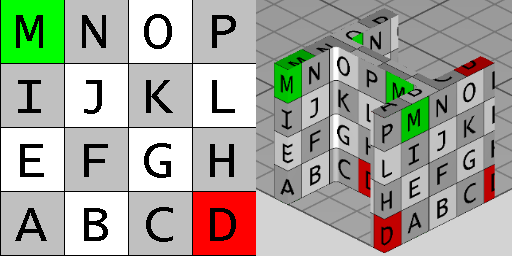

纹理使用定义
对于侧面，纹理沿着侧面连续朝上对齐，原点位于任意剖面的第一个点，并沿着剖面的外边界逆时针方向（从上方看）。对于参数化剖面，原点在 +Y 范围处定义，用于圆形剖面（没有锐利边缘），而对于所有其他剖面，则在从 +Y 范围逆时针方向的第一个锐利边缘处定义。纹理根据 RepeatS 沿着剖面的外边界在每个侧面上拉伸或重复。纹理根据 RepeatT 沿着拉伸轴在每个侧面上拉伸或重复。
对于顶部和底部盖板，纹理朝前到后对齐，原点位于最小 X 和 Y 范围处。纹理根据 RepeatS 和 RepeatT 在顶部和底部拉伸或重复到每个面的范围。
对于具有空穴的剖面，纹理沿着内侧朝上对齐，原点位于任意剖面的第一个点，并沿着剖面的内边界顺时针方向（从上方看）。对于参数化剖面，内侧的原点在 +Y 范围处定义，用于圆形剖面（没有锐利边缘，例如空心椭圆或圆角矩形），而对于所有其他剖面，则在从 +Y 范围顺时针方向的第一个锐利边缘处定义。
8.8.3.15.2 实体继承（Entity inheritance）
-
- IfcSolidModel
- IfcAnnotationFillArea
- IfcBooleanResult
- IfcBoundingBox
- IfcCartesianPointList
- IfcCartesianTransformationOperator
- IfcCsgPrimitive3D
- IfcCurve
- IfcDirection
- IfcFaceBasedSurfaceModel
- IfcFillAreaStyleHatching
- IfcFillAreaStyleTiles
- IfcGeometricSet
- IfcHalfSpaceSolid
- IfcLightSource
- IfcPlacement
- IfcPlanarExtent
- IfcPoint
- IfcSectionedSpine
- IfcSegment
- IfcShellBasedSurfaceModel
- IfcSurface
- IfcTessellatedItem
- IfcTextLiteral
- IfcVector
8.8.3.15.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRepresentationItem (2) | |||
| LayerAssignment | SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems |
将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 |
|
| StyledByItem | SET [0:1] OF IfcStyledItem FOR Item |
引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 |
|
| IfcSolidModel (1) | |||
| * | Dim | IfcDimensionCount |
此属性是形式化派生的 本类的空间维度，恒为3。 |
| IfcSweptAreaSolid (2) | |||
| 1 | SweptArea | IfcProfileDef |
定义要扫掠的面积的面。它在位置坐标系的 xy 平面内作为轮廓定义给出。 |
| 2 | Position | OPTIONAL IfcAxis2Placement3D |
扫掠操作生成的扫掠实体的位置坐标系。位置坐标系允许重新定位扫掠实体。如果未提供，扫掠实体将保持在由横截面或用于扫掠操作的准线确定的位置内。 |
| 点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性 | |||
| IfcExtrudedAreaSolid (2) | |||
| 3 | ExtrudedDirection | IfcDirection |
由 SweptArea 提供的曲面要沿此方向扫掠。 |
| 4 | Depth | IfcPositiveLengthMeasure |
曲面要沿 ExtrudedDirection 扫掠的距离。 |
8.8.3.15.4 形式化命题（Formal propositions）
| 名称 | 描述 |
|---|---|
| ValidExtrusionDirection |
ExtrudedDirection 不应垂直于局部 z 轴。 |
|
|
8.8.3.15.5 形式化表示（Formal representation）
ENTITY IfcExtrudedAreaSolid
SUPERTYPE OF (ONEOF
(IfcExtrudedAreaSolidTapered))
SUBTYPE OF (IfcSweptAreaSolid);
ExtrudedDirection : IfcDirection;
Depth : IfcPositiveLengthMeasure;
WHERE
ValidExtrusionDirection : IfcDotProduct(IfcRepresentationItem() || IfcGeometricRepresentationItem() || IfcDirection([0.0,0.0,1.0]), SELF.ExtrudedDirection) <> 0.0;
END_ENTITY;
