8.13.3.6 IfcTextLiteralWithExtent（带范围文本字面量）
8.13.3.6.1 语义定义（Semantic definition）
带范围文本字面量是一种包含平面范围额外显式信息的文本字面量。对齐属性定义了文本框如何与放置位置对齐，以及在需要添加额外文本行时如何扩展。

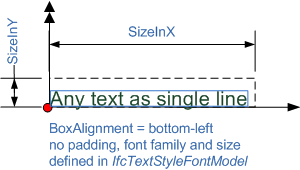

图1展示了使用平面范围和对齐框来定位文本字符串的方法
平面范围定义了放置文本的盒模型。文本样式中可以定义内边距，将文本从盒子向内偏移。
8.13.3.6.2 实体继承（Entity inheritance）
-
- IfcTextLiteral
- IfcAnnotationFillArea
- IfcBooleanResult
- IfcBoundingBox
- IfcCartesianPointList
- IfcCartesianTransformationOperator
- IfcCsgPrimitive3D
- IfcCurve
- IfcDirection
- IfcFaceBasedSurfaceModel
- IfcFillAreaStyleHatching
- IfcFillAreaStyleTiles
- IfcGeometricSet
- IfcHalfSpaceSolid
- IfcLightSource
- IfcPlacement
- IfcPlanarExtent
- IfcPoint
- IfcSectionedSpine
- IfcSegment
- IfcShellBasedSurfaceModel
- IfcSolidModel
- IfcSurface
- IfcTessellatedItem
- IfcVector
8.13.3.6.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRepresentationItem (2) | |||
| LayerAssignment | SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems |
将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 |
|
| StyledByItem | SET [0:1] OF IfcStyledItem FOR Item |
引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 |
|
| IfcTextLiteral (3) | |||
| 1 | Literal | IfcPresentableText |
待呈现的文本字面量。 |
| 2 | Placement | IfcAxis2Placement |
一个 IfcAxis2Placement，用于确定所呈现字符串的位置和方向。 |
| 3 | Path | IfcTextPath |
文本字面量的书写方向。 |
| 点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性 | |||
| IfcTextLiteralWithExtent (2) | |||
| 4 | Extent | IfcPlanarExtent |
文本字面量在x和y方向上的范围。 |
| 5 | BoxAlignment | IfcBoxAlignment |
文本字面量相对于其位置的对齐方式。 |
8.13.3.6.4 形式化命题（Formal propositions）
| 名称 | 描述 |
|---|---|
| WR31 |
IfcPlanarExtent 的子类型 IfcPlanarBox 不应用于表示文本字面量的_范围_。 |
|
|
8.13.3.6.5 形式化表示（Formal representation）
ENTITY IfcTextLiteralWithExtent
SUBTYPE OF (IfcTextLiteral);
Extent : IfcPlanarExtent;
BoxAlignment : IfcBoxAlignment;
WHERE
WR31 : NOT('IFC4X3_DEV_62887e3f.IFCPLANARBOX' IN TYPEOF(Extent));
END_ENTITY;
