8.15.3.1 IfcArbitraryClosedProfileDef（任意闭合轮廓定义）
RV ⓘ
AbV ⓘ
8.15.3.1.1 语义定义（Semantic definition）
闭合轮廓 IfcArbitraryClosedProfileDef 定义了用于扫描曲面几何、扫描实体或截面脊线的任意二维轮廓。它通过一个外部边界来定义，基于该边界可以构建曲面或实体。
非正式命题
- OuterCurve 必须是一条闭合曲线。
- OuterCurve 不得相交。

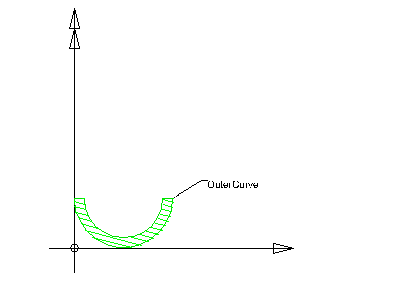

图 8.15.3.1.A 展示了任意闭合轮廓定义。OuterCurve 在基础坐标系中定义。基础坐标系由使用该轮廓定义的扫描曲面或扫描实体定义。它是以下任一情况的 xy 平面：
- IfcSweptSurface.Position
- IfcSweptAreaSolid.Position
或在截面脊线情况下，为 IfcSectionedSpine.CrossSectionPositions 每个列表成员的 xy 平面。OuterCurve 属性定义了一条二维闭合有界曲线。
8.15.3.1.2 实体继承（Entity inheritance）
8.15.3.1.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcProfileDef (4) | |||
| 1 | ProfileType | IfcProfileTypeEnum |
定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。 |
| 2 | ProfileName | OPTIONAL IfcLabel |
轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。 |
| HasExternalReference | SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects |
与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 |
|
| HasProperties | SET [0:?] OF IfcProfileProperties FOR ProfileDefinition |
轮廓的附加属性，例如机械属性。 |
|
| 点击显示 4 个隐藏的继承特性 点击隐藏 4 个继承特性 | |||
| IfcArbitraryClosedProfileDef (1) | |||
| 3 | OuterCurve | IfcCurve |
有界曲线，定义任意轮廓的外部边界。 |
8.15.3.1.4 形式化命题（Formal propositions）
| 名称 | 描述 |
|---|---|
| WR1 |
用于外曲线定义的曲线应具有二维性。 |
|
|
| WR2 | |
|
|
| WR3 |
外曲线不应是 IfcOffsetCurve2D 类型，因为它不应定义为另一条曲线的偏移。 |
|
|
8.15.3.1.5 属性集
-
Pset_ProfileArbitraryDoubleT
- OverallWidth
- LeftFlangeWidth
- RightFlangeWidth
- OverallDepth
- FlangeDepth
- FlangeDraft
- FlangeChamfer
- FlangeBaseFillet
- FlangeTopFillet
- StemBaseWidth
- StemTopWidth
- StemBaseChamfer
- StemTopChamfer
- StemBaseFillet
- StemTopFillet
-
Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ
8.15.3.1.6 概念用法（Concept usage）
8.15.3.1.7 形式化表示（Formal representation）
ENTITY IfcArbitraryClosedProfileDef
SUPERTYPE OF (ONEOF
(IfcArbitraryProfileDefWithVoids))
SUBTYPE OF (IfcProfileDef);
OuterCurve : IfcCurve;
WHERE
WR1 : OuterCurve.Dim = 2;
WR2 : NOT('IFC4X3_DEV_62887e3f.IFCLINE' IN TYPEOF(OuterCurve));
WR3 : NOT('IFC4X3_DEV_62887e3f.IFCOFFSETCURVE2D' IN TYPEOF(OuterCurve));
END_ENTITY;
