8.15.3.15 IfcOpenCrossProfileDef（开放截面轮廓定义）

AbV ⓘ

8.15.3.15.1 语义定义（Semantic definition）

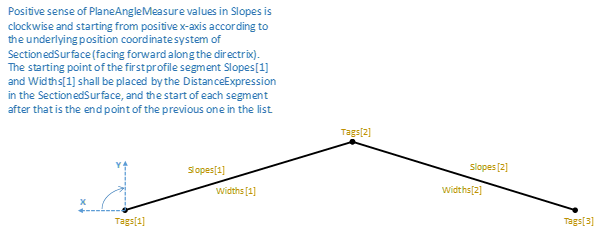

一种通过宽度和坡度定义的二维开放轮廓，用于扫掠曲面几何中，特别是在截面曲面中。基础坐标系由使用该轮廓定义的扫掠曲面定义；在截面曲面中使用时，它是SectionedSurface.CrossSectionPositions每个列表成员的XY平面，其中轮廓X轴垂直于准线左侧方向（与_IfcPointByDistanceExpression_中的正横向偏移方向相同），面向沿准线的前进方向，轮廓Y轴根据截面曲面中的使用情况垂直向上或垂直于准线。

在扫掠操作中，OpenCrossProfileDef的行为可通过Tags属性进行控制。Tags允许两个连续截面具有不同数量的断点：具有相同标签值的点通过假设它们之间的线性纵向断裂线连接，或通过具有与截面点相同标签值的引导曲线连接。

8.15.3.15.2 实体继承（Entity inheritance）

- IfcProfileDef

8.15.3.15.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcProfileDef (4)
点击显示 4 个隐藏的继承特性点击隐藏 4 个继承特性
IfcOpenCrossProfileDef (5)

表 8.15.3.15.B

8.15.3.15.4 形式化命题（Formal propositions）

名称	描述
CorrectProfileType	轮廓类型应为CURVE。
`SELF\IfcProfileDef.ProfileType = IfcProfileTypeEnum.CURVE`
CorrespondingSlopeWidths	坡度列表和宽度列表应具有相同的大小。
`SIZEOF(Slopes) = SIZEOF(Widths)`
CorrespondingTags	标签列表应多一个成员。
`(NOT EXISTS (Tags)) OR (SIZEOF(Tags) = (SIZEOF(Slopes) + 1))`

表 8.15.3.15.C

8.15.3.15.5 属性集

Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ

8.15.3.15.6 概念用法（Concept usage）

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles	General	用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] } 此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念
IfcOpenCrossProfileDef (1)
Property Sets for Profiles	General	这是对继承概念的进一步阐述用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] }

表 8.15.3.15.D

8.15.3.15.7 形式化表示（Formal representation）

ENTITY IfcOpenCrossProfileDef
 SUBTYPE OF (IfcProfileDef);
	HorizontalWidths : IfcBoolean;
	Widths : LIST [1:?] OF IfcNonNegativeLengthMeasure;
	Slopes : LIST [1:?] OF IfcPlaneAngleMeasure;
	Tags : OPTIONAL LIST [2:?] OF IfcLabel;
	OffsetPoint : OPTIONAL IfcCartesianPoint;
 WHERE
	CorrectProfileType : SELF\IfcProfileDef.ProfileType = IfcProfileTypeEnum.CURVE;
	CorrespondingSlopeWidths : SIZEOF(Slopes) = SIZEOF(Widths);
	CorrespondingTags : (NOT EXISTS (Tags)) OR (SIZEOF(Tags) = (SIZEOF(Slopes) + 1));
END_ENTITY;
