8.8.3.24 IfcIndexedPolygonalFace（索引多边形面）
8.8.3.24.1 语义定义（Semantic definition）
IfcIndexedPolygonalFace 是构成面集组成部分的平面面的紧凑表示形式。该多边形平面面的顶点由3个或更多笛卡尔点提供，这些点通过指向 IfcCartesianPointList3D 的索引定义，如果 IfcPolygonalFaceSet 中提供了 PnIndex，则可以直接或通过 PnIndex 进行索引。

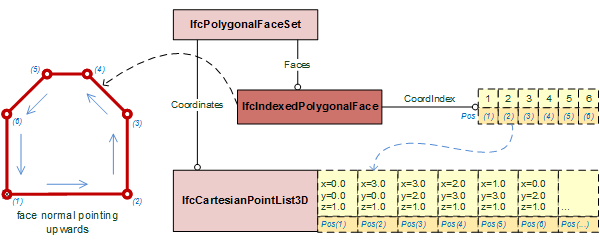

图1展示了未使用 PnIndex（默认情况）的 IfcPolygonalFaceSet 中的 IfcIndexedPolygonalFace。

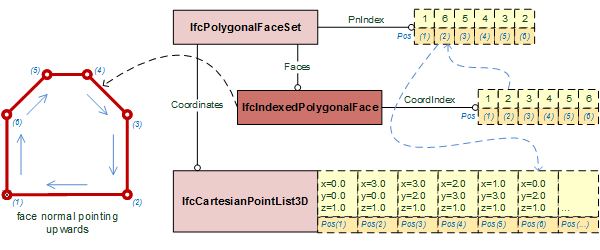

图2展示了使用 PnIndex 的 IfcPolygonalFaceSet 中的 IfcIndexedPolygonalFace。
8.8.3.24.2 实体继承（Entity inheritance）
-
- IfcTessellatedItem
- IfcAnnotationFillArea
- IfcBooleanResult
- IfcBoundingBox
- IfcCartesianPointList
- IfcCartesianTransformationOperator
- IfcCsgPrimitive3D
- IfcCurve
- IfcDirection
- IfcFaceBasedSurfaceModel
- IfcFillAreaStyleHatching
- IfcFillAreaStyleTiles
- IfcGeometricSet
- IfcHalfSpaceSolid
- IfcLightSource
- IfcPlacement
- IfcPlanarExtent
- IfcPoint
- IfcSectionedSpine
- IfcSegment
- IfcShellBasedSurfaceModel
- IfcSolidModel
- IfcSurface
- IfcTextLiteral
- IfcVector
8.8.3.24.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRepresentationItem (2) | |||
| LayerAssignment | SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems |
将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 |
|
| StyledByItem | SET [0:1] OF IfcStyledItem FOR Item |
引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 |
|
| 点击显示 2 个隐藏的继承特性 点击隐藏 2 个继承特性 | |||
| IfcIndexedPolygonalFace (3) | |||
| 1 | CoordIndex | LIST [3:?] OF IfcPositiveInteger |
包含三个或更多点索引的一维列表，这些点定义了外环的顶点。如果细分面集是闭合的（由 SELF\IfcTessellatedFaceSet.Closed 指示），则定义外环的点应按逆时针方向连接（从物体外部观察），从而使生成的法向量指向外部。
|
| ToFaceSet | SET [1:?] OF IfcPolygonalFaceSet FOR Faces |
对此面所属的 IfcPolygonalFaceSet 的引用。 |
|
| HasTexCoords | SET [0:1] OF IfcTextureCoordinateIndices FOR TexCoordsOf |
对 IfcTextureCoordinateIndices 的可选引用，该引用提供用于将纹理应用到此面的纹理坐标。 |
|
8.8.3.24.4 形式化表示（Formal representation）
ENTITY IfcIndexedPolygonalFace
SUPERTYPE OF (ONEOF
(IfcIndexedPolygonalFaceWithVoids))
SUBTYPE OF (IfcTessellatedItem);
CoordIndex : LIST [3:?] OF IfcPositiveInteger;
INVERSE
ToFaceSet : SET [1:?] OF IfcPolygonalFaceSet FOR Faces;
HasTexCoords : SET [0:1] OF IfcTextureCoordinateIndices FOR TexCoordsOf;
END_ENTITY;
