8.14.3.8 IfcLightSourceSpot（光源-聚光灯）
8.14.3.8.1 语义定义（Semantic definition）
8.14.3.8.2 实体继承（Entity inheritance）
-
- IfcLightSource
- IfcAnnotationFillArea
- IfcBooleanResult
- IfcBoundingBox
- IfcCartesianPointList
- IfcCartesianTransformationOperator
- IfcCsgPrimitive3D
- IfcCurve
- IfcDirection
- IfcFaceBasedSurfaceModel
- IfcFillAreaStyleHatching
- IfcFillAreaStyleTiles
- IfcGeometricSet
- IfcHalfSpaceSolid
- IfcPlacement
- IfcPlanarExtent
- IfcPoint
- IfcSectionedSpine
- IfcSegment
- IfcShellBasedSurfaceModel
- IfcSolidModel
- IfcSurface
- IfcTessellatedItem
- IfcTextLiteral
- IfcVector
8.14.3.8.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRepresentationItem (2) | |||
| LayerAssignment | SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems |
将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 |
|
| StyledByItem | SET [0:1] OF IfcStyledItem FOR Item |
引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 |
|
| IfcLightSource (4) | |||
| 1 | Name | OPTIONAL IfcLabel |
在表示中赋予光源的名称。 |
| 2 | LightColour | IfcColourRgb |
来自 ISO/CD 10303-46:1992 的定义：基于当前光照模型，用于着色的光的颜色。 来自 VRML97 - ISO/IEC 14772-1:1997 的定义：color 字段将直接和环境光发射的光谱颜色属性指定为 RGB 值。 |
| 3 | AmbientIntensity | OPTIONAL IfcNormalisedRatioMeasure |
来自 VRML97 - ISO/IEC 14772-1:1997 的定义：ambientIntensity 指定来自光源的环境发射强度。光照强度范围可以从 0.0（无光发射）到 1.0（全强度）。 |
| 4 | Intensity | OPTIONAL IfcNormalisedRatioMeasure |
来自 VRML97 - ISO/IEC 14772-1:1997 的定义：intensity 字段指定来自光源的直接发射亮度。光照强度范围可以从 0.0（无光发射）到 1.0（全强度）。 |
| IfcLightSourcePositional (5) | |||
| 5 | Position | IfcCartesianPoint |
定义来自 ISO/CD 10303-46:1992：笛卡尔点指示光源的位置。 定义来自 VRML97 - ISO/IEC 14772-1:1997：点光源节点照亮其位置半径内的几何体。 |
| 6 | Radius | IfcPositiveLengthMeasure |
表面仍能被照亮的光源最大距离。 定义来自 VRML97 - ISO/IEC 14772-1:1997：点光源节点照亮其位置半径内的几何体。 |
| 7 | ConstantAttenuation | IfcReal |
定义来自 ISO/CD 10303-46:1992：该实数表示光照方程中恒定的衰减值。 |
| 8 | DistanceAttenuation | IfcReal |
定义来自 ISO/CD 10303-46:1992：该实数表示光照方程中与光源距离成正比的衰减值。 |
| 9 | QuadricAttenuation | IfcReal |
该实数表示光照方程中与光源距离平方值成正比的衰减值。 |
| 点击显示 11 个隐藏的继承特性 点击隐藏 11 个继承特性 | |||
| IfcLightSourceSpot (4) | |||

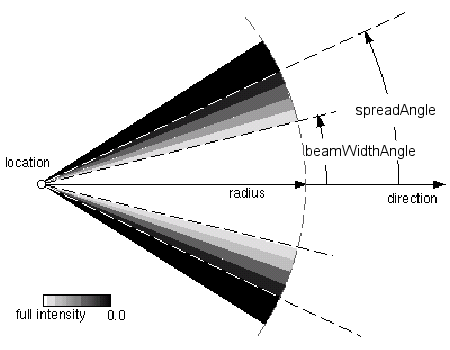

| 10 | Orientation | IfcDirection |
定义来自 ISO/CD 10303-46:1992：这是光源锥体轴的方向，在投影表示的坐标空间中指定。 定义来自 VRML97 - ISO/IEC 14772-1:1997：方向字段指定在局部坐标系中定义的光源中心轴的方向向量。 |
| 11 | ConcentrationExponent | OPTIONAL IfcReal |
定义来自 ISO/CD 10303-46:1992：该实数是两条线之间夹角余弦的指数：一条线从聚光灯光源位置开始，沿聚光灯光源的方向；另一条线从聚光灯光源位置开始，穿过被着色表面上的一个点。 |
| 12 | SpreadAngle | IfcPositivePlaneAngleMeasure |
定义来自 ISO/CD 10303-46:1992：该平面角测量是从聚光灯光源位置开始、沿聚光灯光源方向的直线与影响锥体边界上任意直线之间的夹角。 定义来自 VRML97 - ISO/IEC 14772-1:1997：截止角（VRML 中扩散角的名称）字段指定立体角的外边界。光源在此立体角之外不发射光线。 |
| 13 | BeamWidthAngle | IfcPositivePlaneAngleMeasure |
定义来自 VRML97 - ISO/IEC 14772-1:1997：光束宽度字段指定一个内立体角，在该立体角内光源以均匀全强度发射光线。光源的发射强度从内立体角（光束宽度角）到外立体角（扩散角）逐渐衰减。 |
8.14.3.8.4 形式化表示（Formal representation）
ENTITY IfcLightSourceSpot
SUBTYPE OF (IfcLightSourcePositional);
Orientation : IfcDirection;
ConcentrationExponent : OPTIONAL IfcReal;
SpreadAngle : IfcPositivePlaneAngleMeasure;
BeamWidthAngle : IfcPositivePlaneAngleMeasure;
END_ENTITY;
