8.9.3.51 IfcPolyline（多段线）
RV ⓘ
AbV ⓘ
8.9.3.51.1 语义定义（Semantic definition）
IfcPolyline 是一种由笛卡尔点列表定义的仅包含线性线段的有界曲线。如果列表中的第一个和最后一个笛卡尔点相同，那么多段线为闭合曲线，否则为开放曲线。
当 1 ≤ i ≤ n - 1 时 其中 i - 1 ≤ u ≤ i，参数范围为 0 <≤ u ≤ n - 1。

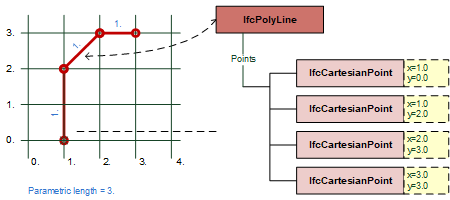

Figure 8.9.3.51.B
8.9.3.51.2 实体继承（Entity inheritance）
-
- IfcCurve
- IfcAnnotationFillArea
- IfcBooleanResult
- IfcBoundingBox
- IfcCartesianPointList
- IfcCartesianTransformationOperator
- IfcCsgPrimitive3D
- IfcDirection
- IfcFaceBasedSurfaceModel
- IfcFillAreaStyleHatching
- IfcFillAreaStyleTiles
- IfcGeometricSet
- IfcHalfSpaceSolid
- IfcLightSource
- IfcPlacement
- IfcPlanarExtent
- IfcPoint
- IfcSectionedSpine
- IfcSegment
- IfcShellBasedSurfaceModel
- IfcSolidModel
- IfcSurface
- IfcTessellatedItem
- IfcTextLiteral
- IfcVector
8.9.3.51.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRepresentationItem (2) | |||
| LayerAssignment | SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems |
将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 |
|
| StyledByItem | SET [0:1] OF IfcStyledItem FOR Item |
引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 |
|
| IfcCurve (1) | |||
| * | Dim | IfcDimensionCount |
此属性是形式化派生的 此抽象类的空间维度，所有子类（如 IfcLine、IfcConic 和 IfcBoundedCurve）的定义各不相同。 |
| 点击显示 3 个隐藏的继承特性 点击隐藏 3 个继承特性 | |||
| IfcPolyline (1) | |||
| 1 | Points | LIST [2:?] OF IfcCartesianPoint |
定义多段线的点。 |
8.9.3.51.4 形式化命题（Formal propositions）
| 名称 | 描述 |
|---|---|
| SameDim |
所有点的空间维度应相同。 |
|
|
8.9.3.51.5 形式化表示（Formal representation）
ENTITY IfcPolyline
SUBTYPE OF (IfcBoundedCurve);
Points : LIST [2:?] OF IfcCartesianPoint;
WHERE
SameDim : SIZEOF(QUERY(Temp <* Points | Temp.Dim <> Points[1].Dim)) = 0;
END_ENTITY;
