7.10.3.2 IfcRelConnectsStructuralMember
7.10.3.2.1 语义定义（Semantic definition）
IfcRelConnectsStructuralMember（关系连接结构构件）
实体 IfcRelConnectsStructuralMember 定义了描述结构构件与结构连接对象（节点或支座）之间连接所需的所有属性。
使用定义
点连接 实体 IfcRelConnectsStructuralMember 的实例应用于描述 IfcStructuralPointConnection 实例与 IfcStructuralCurveMember 或 IfcStructuralSurfaceMember 实例之间的连接。点连接的 RelatedStructuralConnection 必须为 IfcStructuralPointConnection 类型。
线连接 实体 IfcRelConnectsStructuralMember 的实例应用于描述 IfcStructuralCurveConnection 实例与 IfcStructuralCurveMember 或 IfcStructuralSurfaceMember 实例之间的连接。线连接的 RelatedStructuralConnection 必须为 IfcStructuralCurveConnection 类型。
面连接 实体 IfcRelConnectsStructuralMember 的实例应用于描述 IfcStructuralSurfaceConnection 实例与 IfcStructuralSurfaceMember 实例之间的连接。面连接的 RelatedStructuralConnection 必须为 IfcStructuralSurfaceConnection 类型。
应用条件的坐标系 由 AppliedCondition 或 AdditionalConditions 定义的所有值均在 ConditionCoordinateSystem 提供的坐标系内给出，该坐标系相对于结构构件的局部坐标系定义。如果未定义 ConditionCoordinateSystem，则使用结构构件的局部坐标系。
支承长度 可选择性地提供支承长度，该长度指定沿曲线连接的物理连接长度（或宽度）。

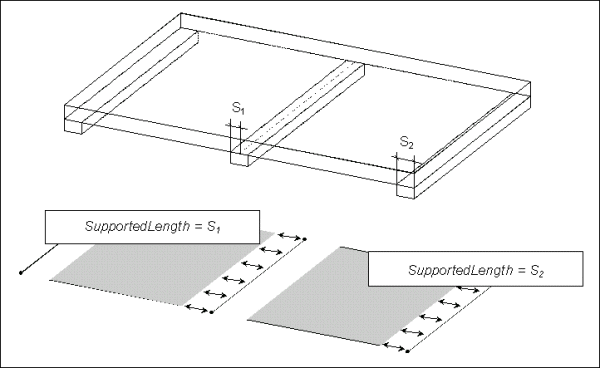

图 7.10.3.2.A 说明了支承长度的正确定义。
7.10.3.2.2 实体继承（Entity inheritance）
-
- IfcRelConnectsStructuralMember
- IfcRelConnectsElements
- IfcRelConnectsPortToElement
- IfcRelConnectsPorts
- IfcRelConnectsStructuralActivity
- IfcRelContainedInSpatialStructure
- IfcRelCoversBldgElements
- IfcRelCoversSpaces
- IfcRelFillsElement
- IfcRelFlowControlElements
- IfcRelInterferesElements
- IfcRelPositions
- IfcRelReferencedInSpatialStructure
- IfcRelSequence
- IfcRelServicesBuildings
- IfcRelSpaceBoundary
7.10.3.2.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRoot (4) | |||
| 1 | GlobalId | IfcGloballyUniqueId |
在整个软件世界中分配全局唯一标识符。 |
| 2 | OwnerHistory | OPTIONAL IfcOwnerHistory |
分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。 |
| 3 | Name | OPTIONAL IfcLabel |
供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。 |
| 4 | Description | OPTIONAL IfcText |
可选的描述，用于提供信息性注释。 |
| 点击显示 4 个隐藏的继承特性 点击隐藏 4 个继承特性 | |||
| IfcRelConnectsStructuralMember (6) | |||
| 5 | RelatingStructuralMember | IfcStructuralMember |
引用 IfcStructuralMember（或其子类）的实例，该实例连接到指定的结构连接。 |
| 6 | RelatedStructuralConnection | IfcStructuralConnection |
引用 IfcStructuralConnection（或其子类）的实例，该实例连接到指定的结构构件。 |
| 7 | AppliedCondition | OPTIONAL IfcBoundaryCondition |
定义连接属性的条件。连接条件通常称为"释放"，但不仅用于定义铰链等机制，还包括刚性、弹性及其他条件。 |
| 8 | AdditionalConditions | OPTIONAL IfcStructuralConnectionCondition |
描述附加的连接属性。 |
| 9 | SupportedLength | OPTIONAL IfcLengthMeasure |
定义此结构连接的"支承长度"。更多详细信息请参见图示。 |
| 10 | ConditionCoordinateSystem | OPTIONAL IfcAxis2Placement3D |
定义一个坐标系，用于描述 ConnectionCondition 中连接属性相对于 RelatingStructuralMember 局部坐标系的位置。如果未指定，则默认使用位置 IfcAxis2Placement3D((x,y,z), ?, ?)，其中 x,y,z 为连接处的局部构件坐标，默认轴方向与 RelatingStructuralMember 的局部轴平行。 |
7.10.3.2.4 概念用法（Concept usage）
| 概念 | 用法 | 描述 | |
|---|---|---|---|
| IfcRoot (2) | |||
| Revision Control | General |
使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。 |
|
| Software Identity | General |
IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。 |
|
| IfcRelationship (2) | |||
| Revision Control | General |
使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。 |
|
| Software Identity | General |
IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。 |
|
| IfcRelConnects (2) | |||
| Revision Control | General |
使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。 |
|
| Software Identity | General |
IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。 |
|
| 点击显示 6 个隐藏的继承概念 点击隐藏 6 个继承概念 | |||
| IfcRelConnectsStructuralMember (2) | |||
| Revision Control | General |
使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。 |
|
| Software Identity | General |
IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。 |
|
7.10.3.2.5 形式化表示（Formal representation）
ENTITY IfcRelConnectsStructuralMember
SUPERTYPE OF (ONEOF
(IfcRelConnectsWithEccentricity))
SUBTYPE OF (IfcRelConnects);
RelatingStructuralMember : IfcStructuralMember;
RelatedStructuralConnection : IfcStructuralConnection;
AppliedCondition : OPTIONAL IfcBoundaryCondition;
AdditionalConditions : OPTIONAL IfcStructuralConnectionCondition;
SupportedLength : OPTIONAL IfcLengthMeasure;
ConditionCoordinateSystem : OPTIONAL IfcAxis2Placement3D;
END_ENTITY;
