8.9.3.3 IfcAxis2Placement3D（三维轴定位）

RV ⓘ

AbV ⓘ

8.9.3.3.1 语义定义（Semantic definition）

IfcAxis2Placement3D 提供了在三维空间中定位和定向项目的位置和方向。属性 Axis 定义了 Z 方向，RefDirection 定义了 X 方向。Y 方向是派生得出的。

如果未给出 Axis 和 RefDirection 的属性值，则放置默认为 P[1]（x 轴）为 [1.,0.,0.]，P[2]（y 轴）为 [0.,1.,0.]，P[3]（z 轴）为 [0.,0.,1.]。

axis2 placement 2D — 图 8.9.3.3.A — 三维轴定位

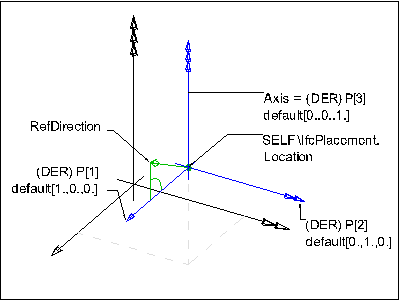

图 8.9.3.3.A 说明了 IfcAxis2Placement3D 在三维坐标系中的定义。

8.9.3.3.2 实体继承（Entity inheritance）

8.9.3.3.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcRepresentationItem (2)
	LayerAssignment	SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems	将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 IFC2x3 变更添加了反向属性 LayerAssignments。 IFC4 变更反向属性 LayerAssignment 已被限制为最多 1 个。保证了基于文件交换的向上兼容性。
	StyledByItem	SET [0:1] OF IfcStyledItem FOR Item	引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 IFC2x3 变更添加了反向属性 StyledByItem。
IfcPlacement (2)
1	Location	IfcPoint	参考点（如圆心）的几何位置，用于确定待定位项目的位置。
*	Dim	IfcDimensionCount	此属性是形式化派生的 `Location.Dim` 该类的空间维度，由位置坐标的维度推导得出。
点击显示 4 个隐藏的继承特性点击隐藏 4 个继承特性
IfcAxis2Placement3D (3)
2	Axis	OPTIONAL IfcDirection	局部 Z 轴的确切方向。
3	RefDirection	OPTIONAL IfcDirection	用于确定局部 X 轴方向的方向。如有必要，会进行调整以保持与轴方向的正交性。如果省略了 Axis 和/或 RefDirection，则这些方向取自几何坐标系。
*	P	LIST [3:3] OF IfcDirection	此属性是形式化派生的 `IfcBuildAxes(Axis, RefDirection)` 放置 X 轴（P[1]）、放置 Y 轴（P[2]）和放置 Z 轴（P[3]）的归一化方向。

表 8.9.3.3.B

8.9.3.3.4 形式化命题（Formal propositions）

名称	描述
AxisAndRefDirProvision	要么 Axis 和 RefDirection 都未给出并因此默认为默认值，要么两者都应给出。
`NOT ((EXISTS (Axis)) XOR (EXISTS (RefDirection)))`
AxisIs3D	如果给出了 Axis，应仅引用三维 IfcDirection。
`(NOT (EXISTS (Axis))) OR (Axis.Dim = 3)`
AxisToRefDirPosition	Axis 和 RefDirection 不应平行或反平行。
`(NOT (EXISTS (Axis))) OR (NOT (EXISTS (RefDirection))) OR (IfcCrossProduct(Axis,RefDirection).Magnitude > 0.0)`
LocationIs3D	放置位置的维度应为 3。
`SELF\IfcPlacement.Location.Dim = 3`
LocationIsCP	无可用描述
`'IFC4X3_DEV_62887e3f.IFCCARTESIANPOINT' IN TYPEOF(SELF\IfcPlacement.Location)`
RefDirIs3D	如果给出了 RefDirection，应仅引用三维 IfcDirection。
`(NOT (EXISTS (RefDirection))) OR (RefDirection.Dim = 3)`

表 8.9.3.3.C

8.9.3.3.5 形式化表示（Formal representation）

ENTITY IfcAxis2Placement3D
 SUBTYPE OF (IfcPlacement);
	Axis : OPTIONAL IfcDirection;
	RefDirection : OPTIONAL IfcDirection;
 DERIVE
	 P : LIST [3:3] OF IfcDirection := IfcBuildAxes(Axis, RefDirection);
 WHERE
	AxisAndRefDirProvision : NOT ((EXISTS (Axis)) XOR (EXISTS (RefDirection)));
	AxisIs3D : (NOT (EXISTS (Axis))) OR (Axis.Dim = 3);
	AxisToRefDirPosition : (NOT (EXISTS (Axis))) OR (NOT (EXISTS (RefDirection))) OR (IfcCrossProduct(Axis,RefDirection).Magnitude > 0.0);
	LocationIs3D : SELF\IfcPlacement.Location.Dim = 3;
	LocationIsCP : 'IFC4X3_DEV_62887e3f.IFCCARTESIANPOINT' IN TYPEOF(SELF\IfcPlacement.Location);
	RefDirIs3D : (NOT (EXISTS (RefDirection))) OR (RefDirection.Dim = 3);
END_ENTITY;
