8.8.3.35 IfcSectionedSolidHorizontal（水平截面实体）
8.8.3.35.1 语义定义（Semantic definition）

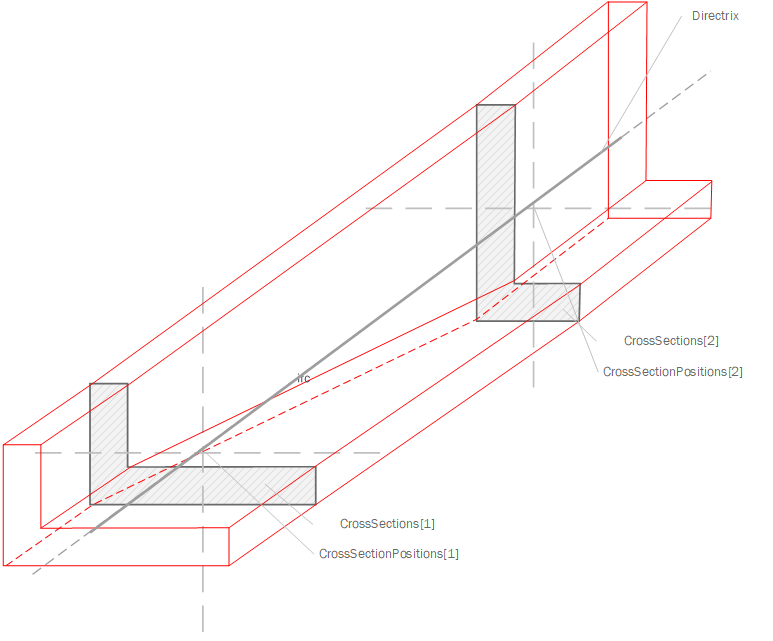

IfcSectionedSolidHorizontal 是一种通过在曲线上水平扫掠可能变化的横截面而构建的实体模型。

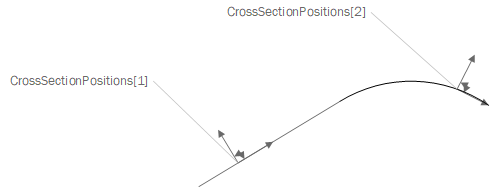

该实体通过在_截面位置_之间对_截面_进行扫掠生成，沿着准线对具有相同标签的轮廓点之间进行线性插值。轮廓法线源自关联的_IfcAxis2PlacementLinear_，而不一定是_准线_的切线。轮廓X轴是_IfcAxis2PlacementLinear_中_参考方向_的方向，轮廓Y轴是_轴_的方向。
对于根据单一超高值旋转截面的情况，可使用_IfcDerivedProfileDef_来指示此类旋转，其中每个_父轮廓_引用相同的底层轮廓。对于根据多个超高值变换截面且各点独立变化的情况，每个轮廓可以是不同的实例但属于相同类型（例如_IfcArbitraryClosedProfileDef_），并可选择通过使用带_IfcCartesianPointList2D.TagList_的_IfcIndexedPolyCurve_匹配标签，将截面点与字符串线（"引导曲线"）关联。
图1展示了具有恒定参数化轮廓的四个桥梁梁、具有恒定任意轮廓的两个护栏（其中一个镜像）以及具有可变任意轮廓的桥面板。
非正式命题
- 任何两个相邻截面不得相交。
- 如果截面类型不是IfcParameterizedProfileDef（即任意轮廓），则两个相邻轮廓的点和边数量应相同。
- 如果准线不是切线连续的，则生成的实体将通过两个线段之间的半角斜接创建。
- 非常尖锐的边缘可能导致几乎无法实现的斜接；实施者协议可定义切线不连续性的可接受限制，或要求准线为切线连续。
- 准线不得自相交。
8.8.3.35.2 实体继承（Entity inheritance）
-
- IfcSolidModel
- IfcAnnotationFillArea
- IfcBooleanResult
- IfcBoundingBox
- IfcCartesianPointList
- IfcCartesianTransformationOperator
- IfcCsgPrimitive3D
- IfcCurve
- IfcDirection
- IfcFaceBasedSurfaceModel
- IfcFillAreaStyleHatching
- IfcFillAreaStyleTiles
- IfcGeometricSet
- IfcHalfSpaceSolid
- IfcLightSource
- IfcPlacement
- IfcPlanarExtent
- IfcPoint
- IfcSectionedSpine
- IfcSegment
- IfcShellBasedSurfaceModel
- IfcSurface
- IfcTessellatedItem
- IfcTextLiteral
- IfcVector
8.8.3.35.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRepresentationItem (2) | |||
| LayerAssignment | SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems |
将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 |
|
| StyledByItem | SET [0:1] OF IfcStyledItem FOR Item |
引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 |
|
| IfcSolidModel (1) | |||
| * | Dim | IfcDimensionCount |
此属性是形式化派生的 本类的空间维度，恒为3。 |
| IfcSectionedSolid (2) | |||
| 1 | Directrix | IfcCurve |
用于定义扫掠操作的曲线。 |
| 2 | CrossSections | LIST [2:?] OF IfcProfileDef |
沿 Directrix 依次排列的横截面列表。 |
| 点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性 | |||
| IfcSectionedSolidHorizontal (1) | |||
| 3 | CrossSectionPositions | LIST [2:?] OF IfcAxis2PlacementLinear |
按顺序递增的位置坐标系与_截面_配对，指示相应截面沿_准线_的位置。 |
8.8.3.35.4 形式化命题（Formal propositions）
| 名称 | 描述 |
|---|---|
| CorrespondingSectionPositions |
截面集合与截面位置集合的大小必须相同。 |
|
|
| NoLongitudinalOffsets |
距离表达式不得使用纵向偏移。 |
|
|
8.8.3.35.5 形式化表示（Formal representation）
ENTITY IfcSectionedSolidHorizontal
SUBTYPE OF (IfcSectionedSolid);
CrossSectionPositions : LIST [2:?] OF IfcAxis2PlacementLinear;
WHERE
CorrespondingSectionPositions : SIZEOF(CrossSections) = SIZEOF(CrossSectionPositions);
NoLongitudinalOffsets : SIZEOF(QUERY(temp <* CrossSectionPositions | EXISTS(temp.Location.OffsetLongitudinal))) = 0;
END_ENTITY;
