8.9.3.2 IfcAxis2Placement2D（二维轴定位）

RV ⓘ

AbV ⓘ

8.9.3.2.1 语义定义（Semantic definition）

IfcAxis2Placement2D 提供了在二维空间中放置项目的位置和方向。属性 RefDirection 定义了x轴，y轴是派生得到的。如果未给出属性 RefDirection，则放置默认为P[1]（x轴）为[1.,0.]，P[2]（y轴）为[0.,1.]。

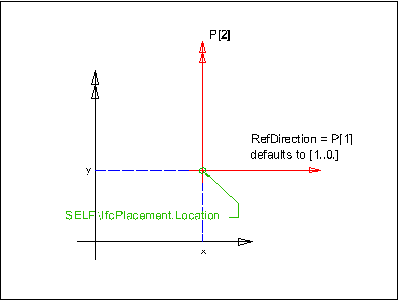

图 8.9.3.2.A 说明了 IfcAxis2Placement2D 在二维坐标系中的定义。

8.9.3.2.2 实体继承（Entity inheritance）

8.9.3.2.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcRepresentationItem (2)
	LayerAssignment	SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems	将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 IFC2x3 变更添加了反向属性 LayerAssignments。 IFC4 变更反向属性 LayerAssignment 已被限制为最多 1 个。保证了基于文件交换的向上兼容性。
	StyledByItem	SET [0:1] OF IfcStyledItem FOR Item	引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 IFC2x3 变更添加了反向属性 StyledByItem。
IfcPlacement (2)
1	Location	IfcPoint	参考点（如圆心）的几何位置，用于确定待定位项目的位置。
*	Dim	IfcDimensionCount	此属性是形式化派生的 `Location.Dim` 该类的空间维度，由位置坐标的维度推导得出。
点击显示 4 个隐藏的继承特性点击隐藏 4 个继承特性
IfcAxis2Placement2D (2)
2	RefDirection	OPTIONAL IfcDirection	用于确定局部X轴方向的方向。如果省略该值，则默认为[1.0, 0.0.]。
*	P	LIST [2:2] OF IfcDirection	此属性是形式化派生的 `IfcBuild2Axes(RefDirection)` P[1]：放置X轴的归一化方向。如果省略 RefDirection，则为[1.0,0.0]。 P[2]：放置Y轴的归一化方向。这是一个派生属性，与P[1]正交。如果省略 RefDirection，则默认为[0.0,1.0]。

表 8.9.3.2.B

8.9.3.2.4 形式化命题（Formal propositions）

名称	描述
LocationIs2D	无可用描述
`SELF\IfcPlacement.Location.Dim = 2`
LocationIsCP	无可用描述
`'IFC4X3_DEV_62887e3f.IFCCARTESIANPOINT' IN TYPEOF(SELF\IfcPlacement.Location)`
RefDirIs2D	无可用描述
`(NOT (EXISTS (RefDirection))) OR (RefDirection.Dim = 2)`

表 8.9.3.2.C

8.9.3.2.5 形式化表示（Formal representation）

ENTITY IfcAxis2Placement2D
 SUBTYPE OF (IfcPlacement);
	RefDirection : OPTIONAL IfcDirection;
 DERIVE
	 P : LIST [2:2] OF IfcDirection := IfcBuild2Axes(RefDirection);
 WHERE
	LocationIs2D : SELF\IfcPlacement.Location.Dim = 2;
	LocationIsCP : 'IFC4X3_DEV_62887e3f.IFCCARTESIANPOINT' IN TYPEOF(SELF\IfcPlacement.Location);
	RefDirIs2D : (NOT (EXISTS (RefDirection))) OR (RefDirection.Dim = 2);
END_ENTITY;
