8.15.3.6 IfcCenterLineProfileDef（中心线轮廓定义）

8.15.3.6.1 语义定义（Semantic definition）

轮廓定义 IfcCenterLineProfileDef 定义了一个任意的二维开放、不自相交的轮廓，用于扫掠实体几何中。它通过向中心线应用恒定厚度来定义区域，生成可用于构建实体的区域。

除其他用途外，IfcCenterLineProfileDef 用于模拟冷弯型钢或铝型材（Sigma、Zeta、Omega 以及 IfcParameterizedProfileDef 子类型未涵盖的类似截面）。然而，由于 IfcCenterLineProfileDef 除了厚度外不提供形状参数，通常需要通过以下方式进一步指定轮廓定义：

名称
对文档或库的外部引用
轮廓属性

或它们的组合。有关轮廓外部引用的指导，请参阅 IfcProfileDef。

非正式命题

Curve 必须为开放曲线
Curve 必须为非相交曲线

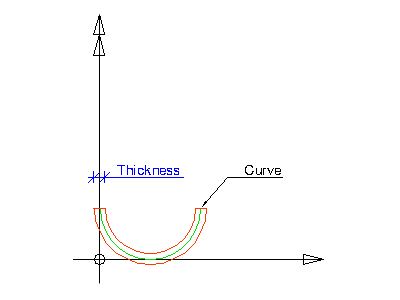

图1展示了中心线轮廓定义。Curve 在基础坐标系中定义。基础坐标系由使用该轮廓定义的扫掠曲面定义。它是以下坐标系的xy平面：

IfcSweptSurface.Position

Curve 属性定义了一条二维开放有界曲线。Thickness 属性定义了沿曲线的恒定厚度。

8.15.3.6.2 实体继承（Entity inheritance）

8.15.3.6.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 IFC4 变更 New inverse attribute
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。 IFC4 变更 New inverse attribute
IfcArbitraryOpenProfileDef (1)
3	Curve	IfcBoundedCurve	定义轮廓的开放有界曲线。
点击显示 5 个隐藏的继承特性点击隐藏 5 个继承特性
IfcCenterLineProfileDef (1)
4	Thickness	IfcPositiveLengthMeasure	沿中心线应用的恒定厚度。

表 8.15.3.6.B

8.15.3.6.4 属性集

Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ

8.15.3.6.5 概念用法（Concept usage）

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles	General	用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] } 此概念可应用于以下资源 Pset_ProfileMechanical
IfcArbitraryOpenProfileDef (1)
Property Sets for Profiles	General	这是对继承概念的进一步阐述用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] }
点击显示 2 个隐藏的继承概念点击隐藏 2 个继承概念
IfcCenterLineProfileDef (1)
Property Sets for Profiles	General	这是对继承概念的进一步阐述用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] }

表 8.15.3.6.C

8.15.3.6.6 形式化表示（Formal representation）

ENTITY IfcCenterLineProfileDef
 SUBTYPE OF (IfcArbitraryOpenProfileDef);
	Thickness : IfcPositiveLengthMeasure;
END_ENTITY;

8.15.3.6.7 参考文献

IfcArbitraryOpenProfileDef
