5.4.3.60 IfcRelSpaceBoundary1stLevel（关系空间边界一级）
5.4.3.60.1 语义定义（Semantic definition）
1 级空间边界通过 IfcRelSpaceBoundary1stLevel 与周围元素的关系来定义空间的物理或虚拟分隔。1 级空间边界的特点是：
- 1 级空间边界是空间的边界，由边界空间的建筑元素表面（物理空间边界）或由相邻空间（无分隔墙）提供的虚拟表面定义。
- 1 级空间边界不考虑边界建筑元素中的材料变化，或墙壁或楼板（天花板或地板）后面的不同空间/区域。
- 1 级空间边界通过两种方式区分：虚拟或物理，以及内部、外部或未定义（内部和外部），例如，对于部分在内部和外部的墙壁。
- 1 级空间边界围绕空间形成一个封闭的壳（只要空间完全封闭），并包括代表建筑元素中的开口（填充或未填充）的重叠边界（参见下面的实施者协议）。
1 级空间边界在不考虑边界元素另一侧的任何内容的情况下，通过其边界表面定义空间。
关系使用定义

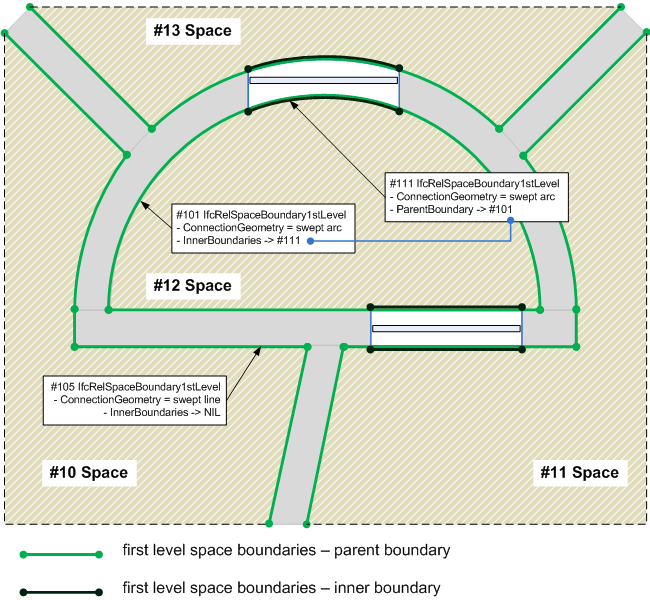

如图 5.4.3.60.A 所示，ParentBoundary 属性和反向 InnerBoundaries 用于将门、窗和开口的空间边界链接到父边界，例如墙壁或楼板的父边界。
几何使用定义
有关为第一级空间边界使用连接几何体的指导，请参见超类 IfcRelSpaceBoundary 的定义。
5.4.3.60.2 实体继承（Entity inheritance）
-
- IfcRelSpaceBoundary
- IfcRelConnectsElements
- IfcRelConnectsPortToElement
- IfcRelConnectsPorts
- IfcRelConnectsStructuralActivity
- IfcRelConnectsStructuralMember
- IfcRelContainedInSpatialStructure
- IfcRelCoversBldgElements
- IfcRelCoversSpaces
- IfcRelFillsElement
- IfcRelFlowControlElements
- IfcRelInterferesElements
- IfcRelPositions
- IfcRelReferencedInSpatialStructure
- IfcRelSequence
- IfcRelServicesBuildings
5.4.3.60.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRoot (4) | |||
| 1 | GlobalId | IfcGloballyUniqueId |
在整个软件世界中分配全局唯一标识符。 |
| 2 | OwnerHistory | OPTIONAL IfcOwnerHistory |
分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。 |
| 3 | Name | OPTIONAL IfcLabel |
供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。 |
| 4 | Description | OPTIONAL IfcText |
可选的描述，用于提供信息性注释。 |
| IfcRelSpaceBoundary (5) | |||
| 5 | RelatingSpace | IfcSpaceBoundarySelect |
指向由该边界界定的一个空间的引用。 |
| 6 | RelatedBuildingElement | IfcElement |
指向定义空间边界的元素的引用。 |
| 7 | ConnectionGeometry | OPTIONAL IfcConnectionGeometry |
空间边界的物理表示。以空间局部坐标系中的曲线或曲面形式提供。 |
| 8 | PhysicalOrVirtualBoundary | IfcPhysicalOrVirtualEnum |
定义空间边界是 PHYSICAL 还是 VIRTUAL。 |
| 9 | InternalOrExternalBoundary | IfcInternalOrExternalEnum |
定义空间边界是内部的还是外部的，即邻近开放空间，该空间可以是部分封闭的空间，例如露台。 |
| 点击显示 9 个隐藏的继承特性 点击隐藏 9 个继承特性 | |||
| IfcRelSpaceBoundary1stLevel (2) | |||
| 10 | ParentBoundary | OPTIONAL IfcRelSpaceBoundary1stLevel |
指向在此内部边界定义的宿主或父空间边界的引用。 |
| InnerBoundaries | SET [0:?] OF IfcRelSpaceBoundary1stLevel FOR ParentBoundary |
指向空间边界的内部边界的引用。内部边界由开口、门和窗的空间边界定义。 |
|
5.4.3.60.4 概念用法（Concept usage）
| 概念 | 用法 | 描述 | |
|---|---|---|---|
| IfcRoot (2) | |||
| Revision Control | General |
使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。 |
|
| Software Identity | General |
IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。 |
|
| IfcRelationship (2) | |||
| Revision Control | General |
使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。 |
|
| Software Identity | General |
IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。 |
|
| IfcRelConnects (2) | |||
| Revision Control | General |
使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。 |
|
| Software Identity | General |
IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。 |
|
| IfcRelSpaceBoundary (2) | |||
| Revision Control | General |
使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。 |
|
| Software Identity | General |
IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。 |
|
| 点击显示 8 个隐藏的继承概念 点击隐藏 8 个继承概念 | |||
| IfcRelSpaceBoundary1stLevel (2) | |||
| Revision Control | General |
使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。 |
|
| Software Identity | General |
IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。 |
|
5.4.3.60.5 形式化表示（Formal representation）
ENTITY IfcRelSpaceBoundary1stLevel
SUPERTYPE OF (ONEOF
(IfcRelSpaceBoundary2ndLevel))
SUBTYPE OF (IfcRelSpaceBoundary);
ParentBoundary : OPTIONAL IfcRelSpaceBoundary1stLevel;
INVERSE
InnerBoundaries : SET [0:?] OF IfcRelSpaceBoundary1stLevel FOR ParentBoundary;
END_ENTITY;
