5.4.3.61 IfcRelSpaceBoundary2ndLevel（关系空间边界二级）

5.4.3.61.1 语义定义（Semantic definition）

2 级空间边界通过 IfcRelSpaceBoundary2ndLevel 与周围元素的关系来定义空间的物理或虚拟分隔。2 级空间边界的特点是：

• 2 级空间边界仍然表示边界空间的建筑元素，但更精细，因为它们被细分为以下任何一种情况：
  • 材料和/或材料组合物的差异（例如，墙壁下部的护壁板或镶板）。
  • 提供空间边界的建筑元素（或虚拟边界）另一侧的空间或区域的差异（例如，墙壁另一侧的两个不同空间）。
• 2 级空间边界通过两种方式区分：虚拟或物理，以及内部或外部，其中任何同时是内部和外部的空间边界都必须分割成内部或外部的段。
• 2 级空间边界表示分隔空间的建筑元素的传热表面的两侧。它们可以进一步区分：
  • 2a 型，当提供空间边界的建筑元素另一侧有一个空间时出现。
  • 2b 型，当提供空间边界的建筑元素另一侧有一个建筑元素时出现。
• 2 级空间边界的连接几何体仅限于平面。这意味着曲面必须被分段。

2 级空间边界定义了分隔空间的建筑元素两侧的传热表面。2 级空间边界的生成必须考虑另一侧的建筑元素和空间。

关系使用定义

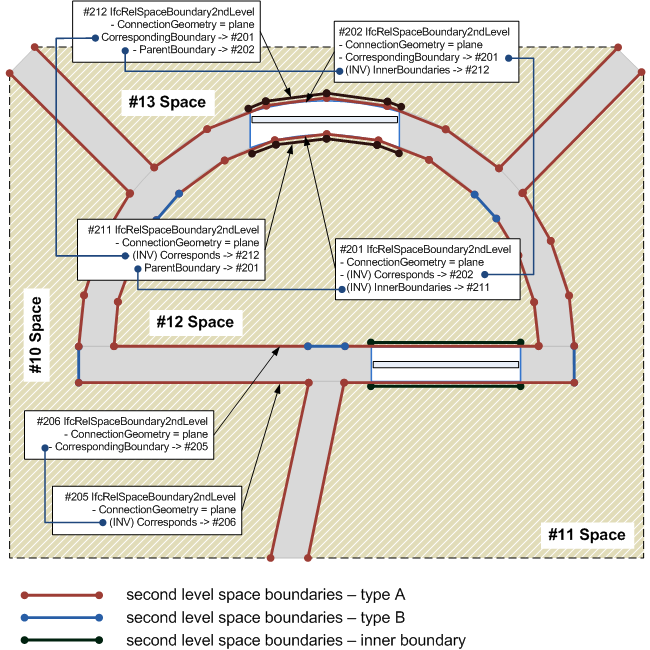

如图 5.4.3.61.A 所示，ParentBoundary 属性和反向 InnerBoundaries 用于将门、窗和开口的空间边界链接到父边界，例如墙壁或楼板的父边界。

CorrespondingBoundary 属性和反向 Corresponds 用于链接建筑元素两侧的空间边界对。

几何使用定义

有关为第二级空间边界使用连接几何体的指导，请参见超类 IfcRelSpaceBoundary 的定义。

5.4.3.61.2 实体继承（Entity inheritance）

1. • IfcRoot
2. • IfcRelationship
   • IfcObjectDefinition
   • IfcPropertyDefinition
3. • IfcRelConnects
   • IfcRelAssigns
   • IfcRelAssociates
   • IfcRelDeclares
   • IfcRelDecomposes
   • IfcRelDefines
4. • IfcRelSpaceBoundary
   • IfcRelConnectsElements
   • IfcRelConnectsPortToElement
   • IfcRelConnectsPorts
   • IfcRelConnectsStructuralActivity
   • IfcRelConnectsStructuralMember
   • IfcRelContainedInSpatialStructure
   • IfcRelCoversBldgElements
   • IfcRelCoversSpaces
   • IfcRelFillsElement
   • IfcRelFlowControlElements
   • IfcRelInterferesElements
   • IfcRelPositions
   • IfcRelReferencedInSpatialStructure
   • IfcRelSequence
   • IfcRelServicesBuildings
5. • IfcRelSpaceBoundary1stLevel
6. • IfcRelSpaceBoundary2ndLevel

5.4.3.61.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcRoot (4)
1	GlobalId	IfcGloballyUniqueId	在整个软件世界中分配全局唯一标识符。
2	OwnerHistory	OPTIONAL IfcOwnerHistory	分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。
3	Name	OPTIONAL IfcLabel	供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。
4	Description	OPTIONAL IfcText	可选的描述，用于提供信息性注释。
IfcRelSpaceBoundary (5)
5	RelatingSpace	IfcSpaceBoundarySelect	指向由该边界界定的一个空间的引用。
6	RelatedBuildingElement	IfcElement	指向定义空间边界的元素的引用。
7	ConnectionGeometry	OPTIONAL IfcConnectionGeometry	空间边界的物理表示。以空间局部坐标系中的曲线或曲面形式提供。
8	PhysicalOrVirtualBoundary	IfcPhysicalOrVirtualEnum	定义空间边界是 PHYSICAL 还是 VIRTUAL。
9	InternalOrExternalBoundary	IfcInternalOrExternalEnum	定义空间边界是内部的还是外部的，即邻近开放空间，该空间可以是部分封闭的空间，例如露台。
IfcRelSpaceBoundary1stLevel (2)
10	ParentBoundary	OPTIONAL IfcRelSpaceBoundary1stLevel	指向在此内部边界定义的宿主或父空间边界的引用。
	InnerBoundaries	SET [0:?] OF IfcRelSpaceBoundary1stLevel FOR ParentBoundary	指向空间边界的内部边界的引用。内部边界由开口、门和窗的空间边界定义。
点击显示 11 个隐藏的继承特性 点击隐藏 11 个继承特性
IfcRelSpaceBoundary2ndLevel (2)
11	CorrespondingBoundary	OPTIONAL IfcRelSpaceBoundary2ndLevel	指向分隔空间的热边界元素的任一侧的两个空间边界对的另一个空间边界的引用。
	Corresponds	SET [0:1] OF IfcRelSpaceBoundary2ndLevel FOR CorrespondingBoundary	指向分隔空间的热边界元素的任一侧的两个空间边界对的另一个空间边界的引用。

5.4.3.61.4 概念用法（Concept usage）

概念	用法	描述
IfcRoot (2)
Revision Control	General	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity	General	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
IfcRelationship (2)
Revision Control	General	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity	General	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
IfcRelConnects (2)
Revision Control	General	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity	General	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
IfcRelSpaceBoundary (2)
Revision Control	General	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity	General	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
IfcRelSpaceBoundary1stLevel (2)
Revision Control	General	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity	General	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
点击显示 10 个隐藏的继承概念 点击隐藏 10 个继承概念
IfcRelSpaceBoundary2ndLevel (2)
Revision Control	General	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity	General	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。

5.4.3.61.5 形式化表示（Formal representation）

ENTITY IfcRelSpaceBoundary2ndLevel
 SUBTYPE OF (IfcRelSpaceBoundary1stLevel);
	CorrespondingBoundary : OPTIONAL IfcRelSpaceBoundary2ndLevel;
 INVERSE
	Corresponds : SET [0:1] OF IfcRelSpaceBoundary2ndLevel FOR CorrespondingBoundary;
END_ENTITY;
