8.8.3.37 IfcSectionedSurface（截面表面）

AbV ⓘ

8.8.3.37.1 语义定义（Semantic definition）

一种通过沿水平（或接近水平）曲线扫掠可能变化的开放截面而构建的表面。该表面通过在_截面位置_之间扫掠_截面_生成；除非通过OpenCrossProfileDef.Tags指定了截面点之间的过渡曲线，否则假定为线性插值。

截面法线源自关联的_IfcAxis2PlacementLinear_，不一定是_准线_的切线。截面Y轴根据_IfcAxis2PlacementLinear_的_轴_属性定向，X轴源自_准线_与_IfcAxis2PlacementLinear_的_轴_属性的叉积。

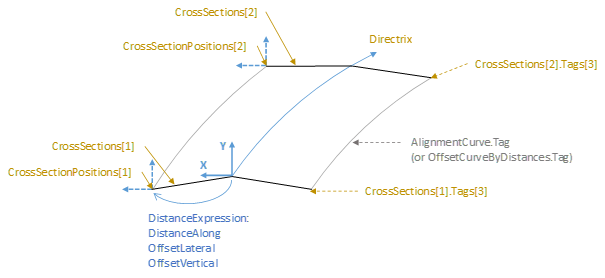

图1展示了使用_IfcOpenCrossProfileDef_定义的_IfcSectionedSurface_。

在存在分支纵向断裂线的情况下，_IfcSectionedSurface_应使用具有不同截面点数量的_IfcOpenCrossProfileDef_实例。此时，通过相同标签值标识两个连续截面中连接的点。

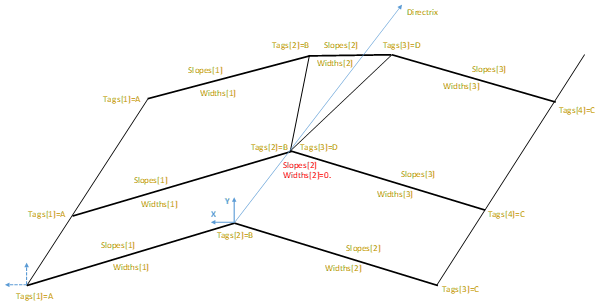

图2展示了具有分支纵向断裂线的_IfcSectionedSurface_。

非正式命题

任意两个连续截面不得相交
若准线非切线连续，将通过在两线段间以半角斜接创建生成表面
极锐利边缘可能导致几乎无法实现的斜接；实施者协议可定义切线不连续性的可接受限值，或要求准线保持切线连续
准线不得自相交

8.8.3.37.2 实体继承（Entity inheritance）

8.8.3.37.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcRepresentationItem (2)
	LayerAssignment	SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems	将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 IFC2x3 变更添加了反向属性 LayerAssignments。 IFC4 变更反向属性 LayerAssignment 已被限制为最多 1 个。保证了基于文件交换的向上兼容性。
	StyledByItem	SET [0:1] OF IfcStyledItem FOR Item	引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 IFC2x3 变更添加了反向属性 StyledByItem。
IfcSurface (1)
*	Dim	IfcDimensionCount	此属性是形式化派生的 `3` IfcSurface 的空间维度。它始终是三维几何表示项。 IFC4 变更派生属性从子类型升级而来。
点击显示 3 个隐藏的继承特性点击隐藏 3 个继承特性
IfcSectionedSurface (3)
1	Directrix	IfcCurve	用于定义扫掠操作的曲线
2	CrossSectionPositions	LIST [2:?] OF IfcAxis2PlacementLinear	按顺序递增的位置列表，与_截面_成对出现，指示相应截面沿_准线_的位置
3	CrossSections	LIST [2:?] OF IfcProfileDef	沿准线顺序排列的截面列表

表 8.8.3.37.A

8.8.3.37.4 形式化命题（Formal propositions）

名称	描述
AreaProfileTypes	定义截面的轮廓列表中，轮廓类型必须为CURVE
`SIZEOF(QUERY(temp <* CrossSections \| temp.ProfileType = IfcProfileTypeEnum.CURVE)) <> 0`
CorrespondingSectionPositions	截面集合与截面放置集合必须具有相同尺寸
`SIZEOF(CrossSections) = SIZEOF(CrossSectionPositions)`
DirectrixIs3D	作为基础准线的曲线实体必须具有三维维度
`Directrix.Dim = 3`
NoOffsets	距离表达式不得使用纵向、横向或竖向偏移量
`SIZEOF(QUERY(temp <* CrossSectionPositions \| EXISTS(temp.Location.OffsetLateral) OR EXISTS(temp.Location.OffsetVertical) OR EXISTS(temp.Location.OffsetLongitudinal))) = 0`
SectionsSameType	每个截面的实体类型必须相同
`SIZEOF(QUERY(temp <* CrossSections \| TYPEOF(CrossSections[1]) :<>: TYPEOF(temp))) = 0`

表 8.8.3.37.C

8.8.3.37.5 形式化表示（Formal representation）

ENTITY IfcSectionedSurface
 SUBTYPE OF (IfcSurface);
	Directrix : IfcCurve;
	CrossSectionPositions : LIST [2:?] OF IfcAxis2PlacementLinear;
	CrossSections : LIST [2:?] OF IfcProfileDef;
 WHERE
	AreaProfileTypes : SIZEOF(QUERY(temp <* CrossSections | temp.ProfileType = IfcProfileTypeEnum.CURVE)) <> 0;
	CorrespondingSectionPositions : SIZEOF(CrossSections) = SIZEOF(CrossSectionPositions);
	DirectrixIs3D : Directrix.Dim = 3;
	NoOffsets : SIZEOF(QUERY(temp <* CrossSectionPositions | EXISTS(temp.Location.OffsetLateral) OR EXISTS(temp.Location.OffsetVertical) OR EXISTS(temp.Location.OffsetLongitudinal))) = 0;
	SectionsSameType : SIZEOF(QUERY(temp <* CrossSections | TYPEOF(CrossSections[1]) :<>: TYPEOF(temp))) = 0;
END_ENTITY;

8.8.3.37.6 参考文献

IfcSurface
