6.1.3.28 IfcRelConnectsPathElements（关系连接路径构件）

6.1.3.28.1 语义定义（Semantic definition）

关系连接路径构件（IfcRelConnectsPathElements）关系提供了两个具有路径信息的构件之间的连接信息。

该对象化关系提供了描述两个基于路径的构件之间连接所需的附加信息，这些构件可能具有单层或多层材料。连接类型指定了在基于路径的构件的何处进行连接（在起始端、中间或末端）。

连接通过连接几何来描述，该几何在 RelatingElement（关联构件）和 RelatedElement（被关联构件）的对象坐标系内给出。当关联构件和被关联构件为分层的IfcWall（墙）构件时，连接几何由子类型 IfcConnectionCurveGeometry（连接曲线几何）提供。两条曲线均表示所谓的"端帽"，即在末端修剪墙体外边缘（沿墙体轴线平行）的曲线。

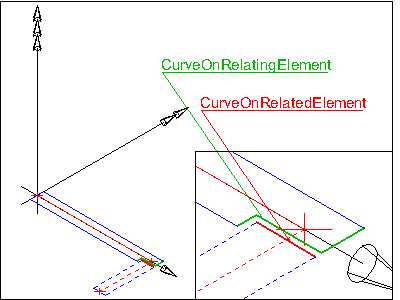

图 6.1.3.28.A 展示了使用 IfcConnectionCurveGeometry 类型的 ConnectionGeometry（连接几何）的 IfcRelConnectsPathElements 应用。该示例展示了两个分层的 IfcWall 构件实例之间使用 IfcRelConnectsPathElements 关系的连接关系。 ConnectionCurveGeometry 定义了 CurveOnRelatingElement（关联构件上的曲线）和 CurveOnRelatedElement（被关联构件上的曲线），两者均为 IfcPolyline（多段线）类型。

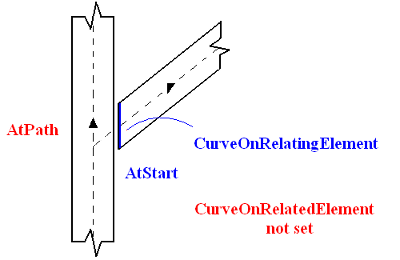

图 6.1.3.28.B 展示了在两个分层的 IfcWall 构件实例之间使用 IfcRelConnectsPathElements 进行"T"型连接的示例。

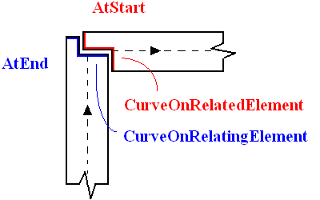

图 6.1.3.28.C 展示了在两个分层的 IfcWall 构件实例之间使用 IfcRelConnectsPathElements 进行"L"型连接的示例。

6.1.3.28.2 实体继承（Entity inheritance）

1. • IfcRoot
2. • IfcRelationship
   • IfcObjectDefinition
   • IfcPropertyDefinition
3. • IfcRelConnects
   • IfcRelAssigns
   • IfcRelAssociates
   • IfcRelDeclares
   • IfcRelDecomposes
   • IfcRelDefines
4. • IfcRelConnectsElements
   • IfcRelConnectsPortToElement
   • IfcRelConnectsPorts
   • IfcRelConnectsStructuralActivity
   • IfcRelConnectsStructuralMember
   • IfcRelContainedInSpatialStructure
   • IfcRelCoversBldgElements
   • IfcRelCoversSpaces
   • IfcRelFillsElement
   • IfcRelFlowControlElements
   • IfcRelInterferesElements
   • IfcRelPositions
   • IfcRelReferencedInSpatialStructure
   • IfcRelSequence
   • IfcRelServicesBuildings
   • IfcRelSpaceBoundary
5. • IfcRelConnectsPathElements
   • IfcRelConnectsWithRealizingElements

6.1.3.28.3 特性（Attributes）

6.1.3.28.4 形式化命题（Formal propositions）

(SIZEOF(RelatedPriorities) = 0)
OR
(SIZEOF (QUERY (temp <* RelatedPriorities
  | {0 <= temp <= 100}
  )) = SIZEOF(RelatedPriorities))

(SIZEOF(RelatingPriorities) = 0)
OR
(SIZEOF (QUERY (temp <* RelatingPriorities
  | {0 <= temp <= 100}
  )) = SIZEOF(RelatingPriorities))

6.1.3.28.5 概念用法（Concept usage）

6.1.3.28.6 形式化表示（Formal representation）

ENTITY IfcRelConnectsPathElements
 SUBTYPE OF (IfcRelConnectsElements);
	RelatingPriorities : LIST [0:?] OF IfcInteger;
	RelatedPriorities : LIST [0:?] OF IfcInteger;
	RelatedConnectionType : IfcConnectionTypeEnum;
	RelatingConnectionType : IfcConnectionTypeEnum;
 WHERE
	NormalizedRelatedPriorities : (SIZEOF(RelatedPriorities) = 0)
OR
(SIZEOF (QUERY (temp <* RelatedPriorities
  | {0 <= temp <= 100}
  )) = SIZEOF(RelatedPriorities));
	NormalizedRelatingPriorities : (SIZEOF(RelatingPriorities) = 0)
OR
(SIZEOF (QUERY (temp <* RelatingPriorities
  | {0 <= temp <= 100}
  )) = SIZEOF(RelatingPriorities));
END_ENTITY;

6.1.3.28.7 参考文献

• IfcRelConnectsElements
