8.8.3.30 IfcRevolvedAreaSolid（旋转面积实体）

8.8.3.30.1 语义定义（Semantic definition）

IfcRevolvedAreaSolid 是通过绕轴旋转由轮廓定义提供的横截面而创建的实体。

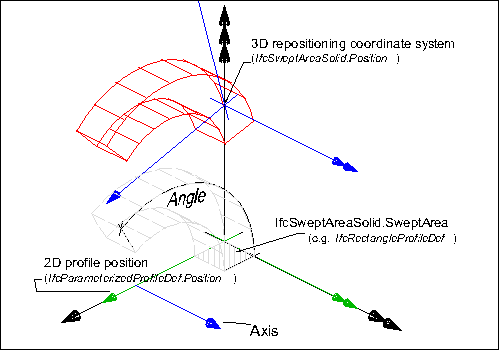

生成的实体通过 IfcSweptAreaSolid.Position 相对于对象坐标系进行定位。如果提供，它允许重新定位旋转实体。如果未提供，则默认为当前对象坐标系。在进行任何重新定位之前，轴和横截面应位于同一平面内。

注意 轴和横截面都需要位于对象位置坐标系的 xy 平面内。

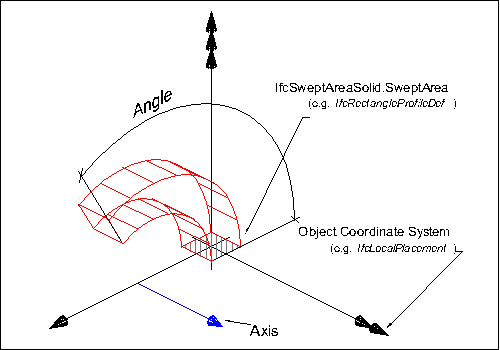

• 轮廓定义如下：
• 作为一个二维图元，此处为 IfcRectangleProfileDef，它相对于对象坐标系的 xy 平面放置
• 由于未提供二维轮廓位置坐标系，此处 IfcParameterizedProfileDef.Position = NIL，轮廓在未进行变换的情况下定位到对象坐标系的 xy 平面中（默认情况下，以 0.,0. 为中心且无旋转）
• 生成的扫描实体未被重新定位，因为未提供位置坐标系，此处 IfcSweptAreaSolid.Position = NIL。

AxisLine 可以在 XY 平面内具有任意方向，它不必如图示那样平行于 y 轴。

注意 根据 ISO/CD 10303-42:1992 的定义 旋转面积实体是通过绕轴旋转平面有界表面而形成的实体。轴应位于表面的平面内，且轴不应与有界表面的内部相交。有界表面可以具有孔洞，这些孔洞将扫描成实体中的孔洞。当沿轴的正方向观察时，旋转方向为顺时针。更准确地说，如果 A 是轴的位置，d 是轴的方向，C 是由扫描区域边界上的任意点 p 在旋转表面上生成的弧，则当区域旋转时，C 沿方向 d x (p - A) 离开 p。

注意 实体改编自 ISO 10303-42 中定义的 revolved_area_solid。

非正式命题

1. AxisLine 应位于 SweptArea 的平面内（如超类型 IfcSweptAreaSolid 中所定义）。
2. AxisLine 不应与 SweptArea 的内部相交（如超类型 IfcSweptAreaSolid 中所定义）。
3. Angle 应在 0° 到 360° 之间，或在 0 到 2π 之间（取决于 IfcPlaneAngleMeasure 的单位类型）。

纹理使用定义

对于侧面，纹理沿着侧面朝上对齐，原点位于任意轮廓的第一个点，并逆时针跟随轮廓的外边界（从上方观察）。对于参数化轮廓，原点定义在 +Y 范围处用于圆形轮廓（没有锐利边缘），而对于所有其他轮廓，则定义在从 +Y 范围开始的第一个逆时针锐利边缘处。纹理根据 RepeatS 沿着轮廓的外边界在每个侧面上拉伸或重复。纹理根据 RepeatT 沿着最外层（最长）的旋转路径在每个侧面上拉伸或重复，其中坐标朝向旋转轴压缩。

对于顶部和底部端盖，纹理朝前对齐，原点位于最小 X 和 Y 范围处。纹理根据 RepeatS 和 RepeatT 在顶部和底部拉伸或重复到每个面的范围。

对于带有孔洞的轮廓，纹理沿着内侧朝上对齐，原点位于任意轮廓的第一个点，并顺时针跟随轮廓的内边界（从上方观察）。对于参数化轮廓，内侧的原点定义在 +Y 范围处用于圆形轮廓（没有锐利边缘，例如空心椭圆或圆角矩形），而对于所有其他轮廓，则定义在从 +Y 范围开始的第一个顺时针锐利边缘处。

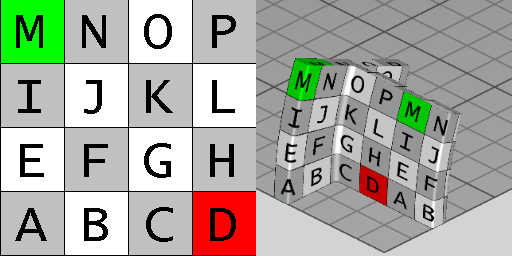

图 8.8.3.30.C 展示了使用重复纹理（RepeatS=True 且 RepeatT=True）的默认纹理映射。左侧的图像显示了纹理，其中 S 轴指向右侧，T 轴指向上方。右侧的图像显示了应用于几何图形的纹理，其中 X 轴指向后方右侧，Y 轴指向后方左侧，Z 轴指向上方。对于具有 IfcTShapeProfileDef 轮廓并旋转了 22.5 度的 IfcRevolvedAreaSolid，侧面纹理坐标原点是自 +Y 轴逆时针方向的第一个角点，等于 (-0.5IfcTShapeProfileDef.OverallWidth, +0.5IfcTShapeProfileDef.OverallDepth)，而顶部（端盖）纹理坐标起始于 (-0.5IfcTShapeProfileDef.OverallWidth, -0.5IfcTShapeProfileDef.OverallDepth)。

8.8.3.30.2 实体继承（Entity inheritance）

1. • IfcRepresentationItem
2. • IfcGeometricRepresentationItem
   • IfcMappedItem
   • IfcStyledItem
   • IfcTopologicalRepresentationItem
3. • IfcSolidModel
   • IfcAnnotationFillArea
   • IfcBooleanResult
   • IfcBoundingBox
   • IfcCartesianPointList
   • IfcCartesianTransformationOperator
   • IfcCsgPrimitive3D
   • IfcCurve
   • IfcDirection
   • IfcFaceBasedSurfaceModel
   • IfcFillAreaStyleHatching
   • IfcFillAreaStyleTiles
   • IfcGeometricSet
   • IfcHalfSpaceSolid
   • IfcLightSource
   • IfcPlacement
   • IfcPlanarExtent
   • IfcPoint
   • IfcSectionedSpine
   • IfcSegment
   • IfcShellBasedSurfaceModel
   • IfcSurface
   • IfcTessellatedItem
   • IfcTextLiteral
   • IfcVector
4. • IfcSweptAreaSolid
   • IfcCsgSolid
   • IfcManifoldSolidBrep
   • IfcSectionedSolid
   • IfcSweptDiskSolid
5. • IfcRevolvedAreaSolid
   • IfcDirectrixCurveSweptAreaSolid
   • IfcExtrudedAreaSolid
6. • IfcRevolvedAreaSolidTapered

8.8.3.30.3 特性（Attributes）

8.8.3.30.4 形式化命题（Formal propositions）

Axis.Z.DirectionRatios[3] = 0.0

('IFC4X3_DEV_62887e3f.IFCCARTESIANPOINT' IN TYPEOF(Axis.Location)) AND (Axis.Location\IfcCartesianPoint.Coordinates[3] = 0.0)

8.8.3.30.5 形式化表示（Formal representation）

ENTITY IfcRevolvedAreaSolid
 SUPERTYPE OF (ONEOF
	(IfcRevolvedAreaSolidTapered))
 SUBTYPE OF (IfcSweptAreaSolid);
	Axis : IfcAxis1Placement;
	Angle : IfcPlaneAngleMeasure;
 DERIVE
	 AxisLine : IfcLine := IfcRepresentationItem() || IfcGeometricRepresentationItem () || IfcCurve() || IfcLine(Axis.Location,
  IfcRepresentationItem() || IfcGeometricRepresentationItem () || IfcVector(Axis.Z,1.0));
 WHERE
	AxisDirectionInXY : Axis.Z.DirectionRatios[3] = 0.0;
	AxisStartInXY : ('IFC4X3_DEV_62887e3f.IFCCARTESIANPOINT' IN TYPEOF(Axis.Location)) AND (Axis.Location\IfcCartesianPoint.Coordinates[3] = 0.0);
END_ENTITY;

8.8.3.30.6 参考文献

• IfcRevolvedAreaSolidTapered
• IfcSweptAreaSolid
