8.15.3.25 IfcTShapeProfileDef（T形轮廓定义）
8.15.3.25.1 语义定义（Semantic definition）
IfcTShapeProfileDef 定义了一个截面轮廓，提供用于扫掠面积实体的T形截面的定义参数。其参数相对于位置坐标系的定向如下所示。位置坐标系的中心位于轮廓边界框的中心。

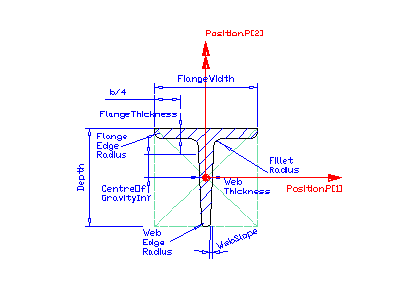

图1展示了T形轮廓定义的参数。
位置
参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫掠面积实体定义。它是以下对象的xy平面：
- IfcSweptAreaSolid.Position
通过使用位置偏移，参数化轮廓可以居中定位（使用x、y偏移=0.），或相对于轮廓位于任何位置。
8.15.3.25.2 实体继承（Entity inheritance）
8.15.3.25.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcProfileDef (4) | |||
| 1 | ProfileType | IfcProfileTypeEnum |
定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。 |
| 2 | ProfileName | OPTIONAL IfcLabel |
轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。 |
| HasExternalReference | SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects |
与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 |
|
| HasProperties | SET [0:?] OF IfcProfileProperties FOR ProfileDefinition |
轮廓的附加属性，例如机械属性。 |
|
| IfcParameterizedProfileDef (1) | |||
| 3 | Position | OPTIONAL IfcAxis2Placement2D |
参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。 |
| 点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性 | |||
| IfcTShapeProfileDef (9) | |||
| 4 | Depth | IfcPositiveLengthMeasure |
腹板长度，见上图（= h）。 |
| 5 | FlangeWidth | IfcPositiveLengthMeasure |
翼缘长度，见上图（= b）。 |
| 6 | WebThickness | IfcPositiveLengthMeasure |
腹板的恒定壁厚（= ts）。 |
| 7 | FlangeThickness | IfcPositiveLengthMeasure |
翼缘的恒定壁厚（= tg）。 |
| 8 | FilletRadius | OPTIONAL IfcNonNegativeLengthMeasure |
根据上图所示的圆角半径（= r1）。 |
| 9 | FlangeEdgeRadius | OPTIONAL IfcNonNegativeLengthMeasure |
根据上图所示的边缘半径（= r2）。 |
| 10 | WebEdgeRadius | OPTIONAL IfcNonNegativeLengthMeasure |
根据上图所示的边缘半径（= r3）。 |
| 11 | WebSlope | OPTIONAL IfcPlaneAngleMeasure |
轮廓腹板的斜率。 |
| 12 | FlangeSlope | OPTIONAL IfcPlaneAngleMeasure |
轮廓翼缘的斜率。 |
8.15.3.25.4 形式化命题（Formal propositions）
| 名称 | 描述 |
|---|---|
| ValidFlangeThickness |
翼缘厚度应小于深度。 |
|
|
| ValidWebThickness |
腹板厚度应小于翼缘宽度。 |
|
|
8.15.3.25.5 属性集
-
Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ
8.15.3.25.6 概念用法（Concept usage）
8.15.3.25.7 形式化表示（Formal representation）
ENTITY IfcTShapeProfileDef
SUBTYPE OF (IfcParameterizedProfileDef);
Depth : IfcPositiveLengthMeasure;
FlangeWidth : IfcPositiveLengthMeasure;
WebThickness : IfcPositiveLengthMeasure;
FlangeThickness : IfcPositiveLengthMeasure;
FilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
FlangeEdgeRadius : OPTIONAL IfcNonNegativeLengthMeasure;
WebEdgeRadius : OPTIONAL IfcNonNegativeLengthMeasure;
WebSlope : OPTIONAL IfcPlaneAngleMeasure;
FlangeSlope : OPTIONAL IfcPlaneAngleMeasure;
WHERE
ValidFlangeThickness : FlangeThickness < Depth;
ValidWebThickness : WebThickness < FlangeWidth;
END_ENTITY;
