8.15.3.20 IfcRectangleProfileDef（矩形轮廓定义）

8.15.3.20.1 语义定义（Semantic definition）

IfcRectangleProfileDef 定义了用作扫描表面几何或扫描实体轮廓定义的矩形。该矩形由其X向尺寸和Y向尺寸确定，并置于通过 Position 属性建立的二维位置坐标系中。其在位置坐标系中居中放置。

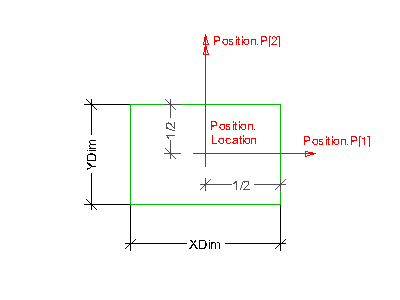

图1展示了矩形轮廓定义的参数。

位置

参数化轮廓定义了自身的位置坐标系。基础坐标系由使用该轮廓定义的扫描表面或扫描实体定义。它是以下任一情况的xy平面：

IfcSweptSurface.Position
IfcSweptAreaSolid.Position

或在截面脊线情况下，为IfcSectionedSpine.CrossSectionPositions每个列表成员的xy平面。

通过使用位置坐标的偏移量，参数化轮廓可居中定位（使用x,y偏移量=0），或定位于相对于轮廓的任何位置。显式坐标偏移量用于定义关键点（例如，左上边界）。

参数

IfcRectangleProfileDef 在位置坐标系内定义，其中 XDim 定义矩形长度的尺寸度量（沿x轴正方向的一半），YDim 定义矩形宽度的尺寸度量（沿y轴正方向的一半）。

8.15.3.20.2 实体继承（Entity inheritance）

8.15.3.20.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcProfileDef (4)
IfcParameterizedProfileDef (1)
点击显示 5 个隐藏的继承特性点击隐藏 5 个继承特性
IfcRectangleProfileDef (2)

表 8.15.3.20.B

8.15.3.20.4 属性集

Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ

8.15.3.20.5 概念用法（Concept usage）

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles	General	用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] } 此概念可应用于以下资源 Pset_ProfileMechanical
IfcParameterizedProfileDef (1)
Property Sets for Profiles	General	这是对继承概念的进一步阐述用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] }
点击显示 2 个隐藏的继承概念点击隐藏 2 个继承概念
IfcRectangleProfileDef (1)
Property Sets for Profiles	General	这是对继承概念的进一步阐述用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] }

表 8.15.3.20.C

8.15.3.20.6 形式化表示（Formal representation）

ENTITY IfcRectangleProfileDef
 SUPERTYPE OF (ONEOF
	(IfcRectangleHollowProfileDef
	,IfcRoundedRectangleProfileDef))
 SUBTYPE OF (IfcParameterizedProfileDef);
	XDim : IfcPositiveLengthMeasure;
	YDim : IfcPositiveLengthMeasure;
END_ENTITY;
