8.9.3.60 IfcSecondOrderPolynomialSpiral（二阶多项式螺旋线）
AbV ⓘ
8.9.3.60.1 语义定义（Semantic definition）

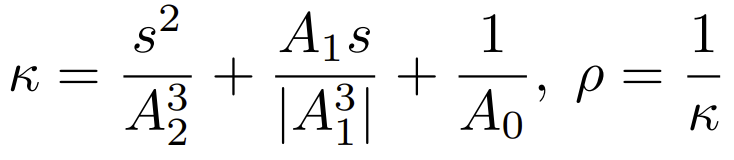

IfcSecondOrderPolynomialSpiral 是 IfcSpiral 的特化。曲线上任意点的曲率 κ 和曲率半径 ρ 与弧长 s 通过二阶公式相关联：
Figure 8.9.3.60.A 参数解释：
C = SELF\IfcSpiral.Position.Location x = SELF\IfcSpiral.Position.P[1] y = SELF\IfcSpiral.Position.P[2] A2 = QuadraticTerm A1 = LinearTerm A0 = ContantTerm
二阶多项式螺旋线参数化表示为：

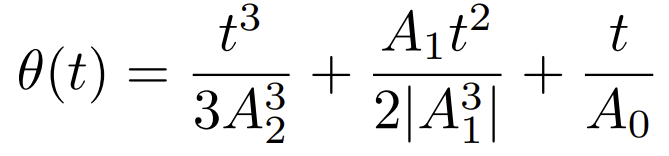

Figure 8.9.3.60.B 其中：
Figure 8.9.3.60.C 参数范围为：-∞ < u < ∞。
8.9.3.60.2 实体继承（Entity inheritance）
-
- IfcCurve
- IfcAnnotationFillArea
- IfcBooleanResult
- IfcBoundingBox
- IfcCartesianPointList
- IfcCartesianTransformationOperator
- IfcCsgPrimitive3D
- IfcDirection
- IfcFaceBasedSurfaceModel
- IfcFillAreaStyleHatching
- IfcFillAreaStyleTiles
- IfcGeometricSet
- IfcHalfSpaceSolid
- IfcLightSource
- IfcPlacement
- IfcPlanarExtent
- IfcPoint
- IfcSectionedSpine
- IfcSegment
- IfcShellBasedSurfaceModel
- IfcSolidModel
- IfcSurface
- IfcTessellatedItem
- IfcTextLiteral
- IfcVector
8.9.3.60.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRepresentationItem (2) | |||
| LayerAssignment | SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems |
将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 |
|
| StyledByItem | SET [0:1] OF IfcStyledItem FOR Item |
引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 |
|
| IfcCurve (1) | |||
| * | Dim | IfcDimensionCount |
此属性是形式化派生的 此抽象类的空间维度，所有子类（如 IfcLine、IfcConic 和 IfcBoundedCurve）的定义各不相同。 |
| IfcSpiral (1) | |||
| 1 | Position | IfcAxis2Placement |
无可用描述 |
| 点击显示 4 个隐藏的继承特性 点击隐藏 4 个继承特性 | |||
| IfcSecondOrderPolynomialSpiral (3) | |||
| 2 | QuadraticTerm | IfcLengthMeasure |
定义曲线曲率与弧长关系中方程二次项的常数。 |
| 3 | LinearTerm | OPTIONAL IfcLengthMeasure |
定义曲线曲率与弧长关系中方程线性项的常数。 |
| 4 | ConstantTerm | OPTIONAL IfcLengthMeasure |
定义曲线曲率与弧长关系中方程常数项的常数。 |
8.9.3.60.4 形式化表示（Formal representation）
ENTITY IfcSecondOrderPolynomialSpiral
SUBTYPE OF (IfcSpiral);
QuadraticTerm : IfcLengthMeasure;
LinearTerm : OPTIONAL IfcLengthMeasure;
ConstantTerm : OPTIONAL IfcLengthMeasure;
END_ENTITY;
