8.8.3.3 IfcBlock（闭塞）

8.8.3.3.1 语义定义（Semantic definition）

IfcBlock 是一种构造实体几何(CSG)三维图元。它通过一个位置和沿三个正交轴的正向距离定义。继承的 Position 属性具有 IfcAxis2Placement3D 类型，并提供：

SELF\IfcCsgPrimitive3D.Position：图元坐标系的位置和方向。
SELF\IfcCsgPrimitive3D.Position.Location：闭塞在位置处有一个顶点，边沿放置轴正向对齐。

XLength、YLength 和 ZLength 属性定义了 IfcBlock 沿三个轴方向的尺寸。

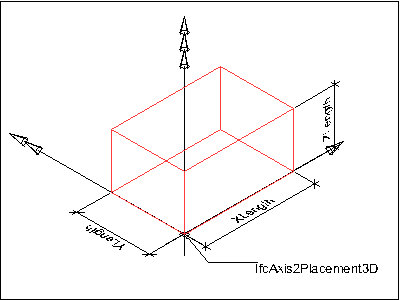

图 8.8.3.3.A 展示了位于自身放置坐标系中的闭塞几何参数。XLength、YLength 和 ZLength 的数值分别应用于 X、Y 和 Z 轴的正方向。

纹理定义

在每个侧面上，纹理朝上对齐。在顶面和底面上，纹理朝前向后对齐。根据 RepeatS 和 RepeatT，纹理会被拉伸或重复以覆盖每个面的范围。

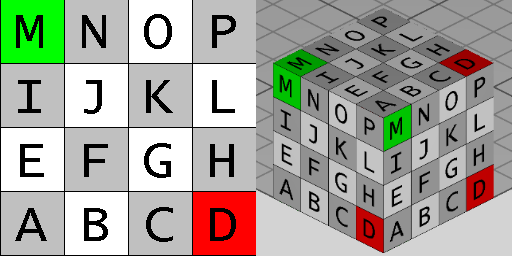

图 8.8.3.3.B 展示了默认纹理映射，采用钳制纹理（RepeatS=False 且 RepeatT=False）。左侧图像显示纹理，其中 S 轴指向右侧，T 轴指向上方。右侧图像显示应用于几何体的纹理，其中 X 轴指向后方右侧，Y 轴指向后方左侧，Z 轴指向上方。

面	法向量	原点 X	原点 Y	原点 Z	S 轴	T 轴
左	-X	0	+YLength	0	-Y	+Z
右	+X	+XLength	0	0	+Y	+Z
前	-Y	0	0	0	+X	+Z
后	+Y	+XLength	+YLength	0	-X	+Z
底	-Z	0	+YLength	0	+X	-Y
顶	+Z	0	0	+ZLength	+X	+Y

表 8.8.3.3.C — 纹理参数

8.8.3.3.2 实体继承（Entity inheritance）

8.8.3.3.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcRepresentationItem (2)
IfcCsgPrimitive3D (2)
点击显示 4 个隐藏的继承特性点击隐藏 4 个继承特性
IfcBlock (3)

表 8.8.3.3.D

8.8.3.3.4 形式化表示（Formal representation）

ENTITY IfcBlock
 SUBTYPE OF (IfcCsgPrimitive3D);
	XLength : IfcPositiveLengthMeasure;
	YLength : IfcPositiveLengthMeasure;
	ZLength : IfcPositiveLengthMeasure;
END_ENTITY;

8.8.3.3.5 参考文献

IfcCsgPrimitive3D
