8.8.3.29 IfcRectangularPyramid（矩形棱锥）
8.8.3.29.1 语义定义（Semantic definition）
IfcRectangularPyramid 是一种构造实体几何（CSG）三维图元。它是一个具有矩形底面和顶点（称为顶点）的实体，从底面逐渐向上收缩至顶点。从底面中心到顶点的轴线垂直于底面。继承的 Position 属性定义了 IfcAxis2Placement3D，并提供了棱锥的位置和方向：
- SELF\IfcCsgPrimitive3D.Position：图元坐标系的位置和方向。
- SELF\IfcCsgPrimitive3D.Position.Location：作为圆锥体底面的圆形区域中心。
- SELF\IfcCsgPrimitive3D.Position.Position[3]：继承的放置坐标系的 z 轴提供了 IfcRightCircularCone 的中心轴，顶点位于 z 轴正方向上的 Height 值处。BottomRadius 定义了放置坐标系 xy 平面上的圆形底面。

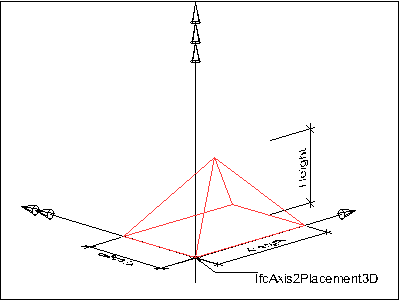

如图 8.8.3.29.A 所示，棱锥位于其自身的放置坐标系中。原点是位于 XY 平面内的底面矩形中心。顶点位于正 z 轴上的 [0, 0, Height] 处。
纹理使用定义
在每个三角形侧面上，纹理朝上对齐。根据 RepeatS，纹理在每个面的底部范围内拉伸或重复。根据 RepeatT，纹理朝向顶点拉伸或重复，如果 RepeatT 为 False，则顶点的坐标为 (0.5,1.0)。
在底面上，纹理朝前向后对齐。

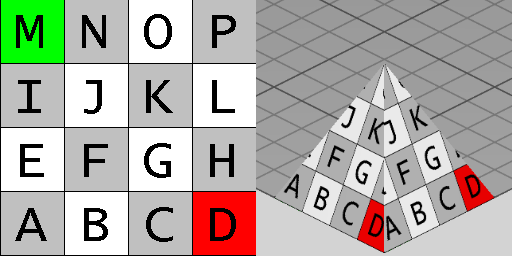

图 8.8.3.29.B 展示了使用固定纹理（RepeatS=False 且 RepeatT=False）的默认纹理映射。左侧图像显示纹理，其中 S 轴指向右侧，T 轴指向上方。右侧图像显示应用于几何体的纹理，其中 X 轴指向后方右侧，Y 轴指向后方左侧，Z 轴指向上方。
| 面 | 法向量 | 原点 X | 原点 Y | 原点 Z | S 轴 | T 轴 |
|---|---|---|---|---|---|---|
| 左侧 | -X | 0 | +YLength | 0 | -Y | （朝向顶点） |
| 右侧 | +X | +Xlength | 0 | 0 | +Y | （朝向顶点） |
| 前侧 | -Y | 0 | 0 | 0 | +X | （朝向顶点） |
| 后侧 | +Y | +XLength | +YLength | 0 | -X | （朝向顶点） |
| 底面 | -Z | +XLength | 0 | 0 | -X | +Y |
8.8.3.29.2 实体继承（Entity inheritance）
-
- IfcCsgPrimitive3D
- IfcAnnotationFillArea
- IfcBooleanResult
- IfcBoundingBox
- IfcCartesianPointList
- IfcCartesianTransformationOperator
- IfcCurve
- IfcDirection
- IfcFaceBasedSurfaceModel
- IfcFillAreaStyleHatching
- IfcFillAreaStyleTiles
- IfcGeometricSet
- IfcHalfSpaceSolid
- IfcLightSource
- IfcPlacement
- IfcPlanarExtent
- IfcPoint
- IfcSectionedSpine
- IfcSegment
- IfcShellBasedSurfaceModel
- IfcSolidModel
- IfcSurface
- IfcTessellatedItem
- IfcTextLiteral
- IfcVector
8.8.3.29.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcRepresentationItem (2) | |||
| LayerAssignment | SET [0:1] OF IfcPresentationLayerAssignment FOR AssignedItems |
将表示项分配给单个或多个层。LayerAssignments 可以覆盖其所在的 IfcRepresentation 的 Items 列表中的 LayerAssignments。 |
|
| StyledByItem | SET [0:1] OF IfcStyledItem FOR Item |
引用为表示提供表现信息的 IfcStyledItem，例如，为几何曲线提供曲线样式，包括颜色和厚度。 |
|
| IfcCsgPrimitive3D (2) | |||
| 1 | Position | IfcAxis2Placement3D |
各个CSG基本体参数所适用的放置坐标系。 |
| * | Dim | IfcDimensionCount |
此属性是形式化派生的 此几何表示项的空间维度，始终为3。 |
| 点击显示 4 个隐藏的继承特性 点击隐藏 4 个继承特性 | |||
| IfcRectangularPyramid (3) | |||
| 2 | XLength | IfcPositiveLengthMeasure |
沿放置 X 轴测量的底面长度。通过继承的轴放置 SELF\IfcCsgPrimitive3D.Position.P[1] 提供。 |
| 3 | YLength | IfcPositiveLengthMeasure |
沿放置 Y 轴测量的底面长度。通过继承的轴放置 SELF\IfcCsgPrimitive3D.Position.P[2] 提供。 |
| 4 | Height | IfcPositiveLengthMeasure |
顶点在底面上方的高度，沿放置 Z 轴方向测量，即 SELF\IfcCsgPrimitive3D.Position.P[2]。 |
8.8.3.29.4 形式化表示（Formal representation）
ENTITY IfcRectangularPyramid
SUBTYPE OF (IfcCsgPrimitive3D);
XLength : IfcPositiveLengthMeasure;
YLength : IfcPositiveLengthMeasure;
Height : IfcPositiveLengthMeasure;
END_ENTITY;
