8.15.3.12 IfcIShapeProfileDef（I形轮廓定义）

8.15.3.12.1 语义定义（Semantic definition）

IfcIShapeProfileDef 定义了一个截面轮廓，提供'I'形或'H'形截面的定义参数。I形轮廓具有总高度、宽度以及腹板和翼缘厚度的值。此外，还可以提供圆角半径、翼缘边缘半径和翼缘坡度。此轮廓定义表示一个关于其主轴和次轴对称的I形截面；顶部和底部翼缘相等且以腹板为中心。

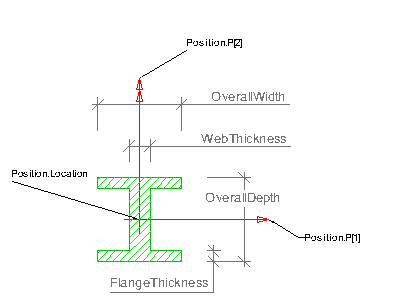

图1说明了I形轮廓定义的参数。

位置

参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫描面积实体定义。它是以下对象的xy平面：

IfcSweptAreaSolid.Position

通过使用位置偏移，参数化轮廓可以居中定位（使用x,y偏移=0.），或相对于轮廓的任何位置。显式坐标偏移用于定义基点（例如左上边界）。

参数

参数化轮廓由一组参数属性定义，参见下面的属性定义。

位置

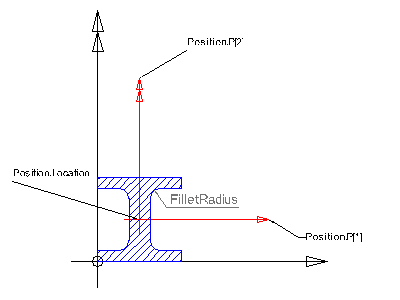

通过使用Position属性将轮廓插入到扫描面积实体的基础坐标系中。在此示例中（左下角基点），IfcAxis2Placement2D的属性值为：

Location = IfcCartesianPoint(<1/2 OverallWidth>,<1/2 OverallDepth>)
RefDirection = NIL（默认为1.,0.）

参数如果给出了FilletRadius，则它同样应用于由腹板和翼缘创建的所有四个角。

8.15.3.12.2 实体继承（Entity inheritance）

- IfcProfileDef

8.15.3.12.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcProfileDef (4)
IfcParameterizedProfileDef (1)
点击显示 5 个隐藏的继承特性点击隐藏 5 个继承特性
IfcIShapeProfileDef (6)

表 8.15.3.12.C

8.15.3.12.4 形式化命题（Formal propositions）

名称	描述
ValidFilletRadius	无可用描述
`NOT(EXISTS(FilletRadius)) OR ((FilletRadius <= (OverallWidth - WebThickness)/2.) AND (FilletRadius <= (OverallDepth - (2. * FlangeThickness))/2.))`
ValidFlangeThickness	无可用描述
`(2. * FlangeThickness) < OverallDepth`
ValidWebThickness	无可用描述
`WebThickness < OverallWidth`

表 8.15.3.12.D

8.15.3.12.5 属性集

Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ

8.15.3.12.6 概念用法（Concept usage）

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles	General	用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] } 此概念可应用于以下资源 Pset_ProfileMechanical
IfcParameterizedProfileDef (1)
Property Sets for Profiles	General	这是对继承概念的进一步阐述用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] }
点击显示 2 个隐藏的继承概念点击隐藏 2 个继承概念
IfcIShapeProfileDef (1)
Property Sets for Profiles	General	这是对继承概念的进一步阐述用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] }

表 8.15.3.12.E

8.15.3.12.7 形式化表示（Formal representation）

ENTITY IfcIShapeProfileDef
 SUBTYPE OF (IfcParameterizedProfileDef);
	OverallWidth : IfcPositiveLengthMeasure;
	OverallDepth : IfcPositiveLengthMeasure;
	WebThickness : IfcPositiveLengthMeasure;
	FlangeThickness : IfcPositiveLengthMeasure;
	FilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	FlangeEdgeRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	FlangeSlope : OPTIONAL IfcPlaneAngleMeasure;
 WHERE
	ValidFilletRadius : NOT(EXISTS(FilletRadius)) OR
((FilletRadius <= (OverallWidth - WebThickness)/2.) AND
 (FilletRadius <= (OverallDepth - (2. * FlangeThickness))/2.));
	ValidFlangeThickness : (2. * FlangeThickness) < OverallDepth;
	ValidWebThickness : WebThickness < OverallWidth;
END_ENTITY;

8.15.3.12.8 参考文献

IfcParameterizedProfileDef
