8.12.3.21 IfcIndexedTriangleTextureMap（索引三角形纹理映射）
RV ⓘ
AbV ⓘ
8.12.3.21.1 语义定义（Semantic definition）
_IfcIndexedTriangleTextureMap_ 提供了将二维纹理坐标映射到其所映射表面的功能。它用于将纹理映射到 _IfcTriangulatedFaceSet_ 的三角形上。
_IfcIndexedTriangleTextureMap_ 定义了指向纹理坐标索引列表的索引。_TexCoordIndex_ 是一个二维列表，其中：
- 第一维度是对应于
_IfcTriangulatedFaceSet_中_CoordIndex_所定义的三角形列表的无界面列表； - 第二维度是三个纹理顶点索引的固定列表，对应于
_IfcTriangulatedFaceSet_中顶点索引的固定列表。
在超类型 _IfcIndexedTextureMap_ 中定义的 _TexCoords_ 是由两个参数值提供的纹理坐标的二维列表。_TexCoordIndex_ 第二维列表的每个索引指向 _TexCoords_ 中的一个纹理顶点。

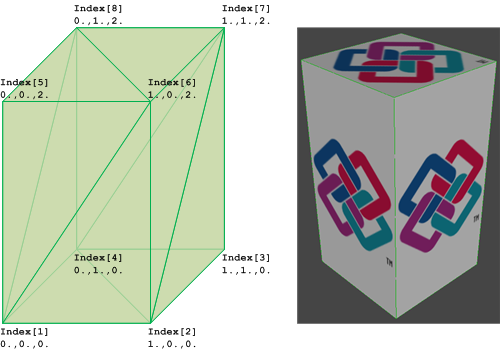

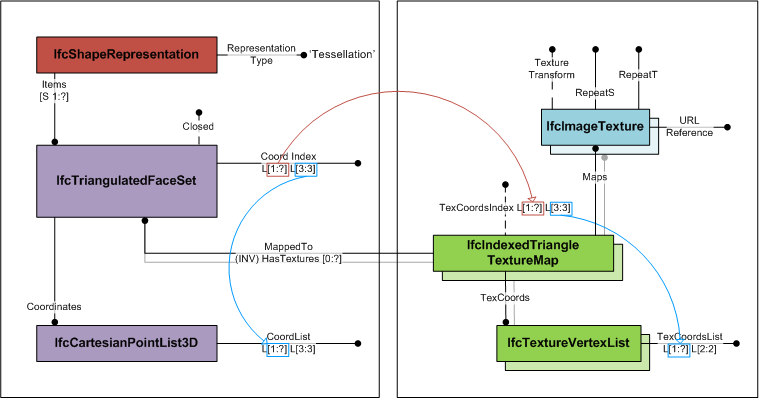

图1展示了带纹理的 _IfcTriangulatedFaceSet_ 的使用。
_IfcTriangulatedFaceSet_：IfcTriangulatedFaceSet.CoordIndex:
((1,6,5), (1,2,6), (6,2,7), (7,2,3), (7,8,6), (6,8,5), (5,8,1), (1,8,4), (4,2,1), (2,4,3), (4,8,7), (7,3,4))
IfcCartesianPointList.CoordList:
((0.,0.,0.), (1.,0.,0.), (1.,1.,0.), (0.,1.,0.), (0.,0.,2.), (1.,0.,2.), (1.,1.,2.), (0.,1.,2.))
IfcIndexedTriangleTextureMap.TexCoordsIndex:
((1 4 3), (1 2 4), (3 1 4), (4 1 2), (8 7 6), (6 7 5), (4 3 2), (2 3 1), (5 8 7), (8 5 6), (2 4 3), (3 1 2))
IfcTextureVertexList.TexCoordsList:
((0. -0.5), (1. -0.5), (0. 1.5), (1. 1.5), (0. 0.), (0. 1.), (1. 0.), (1. 1.))
8.12.3.21.2 实体继承（Entity inheritance）
-
- IfcTextureCoordinate
- IfcColourRgbList
- IfcColourSpecification
- IfcCurveStyleFont
- IfcCurveStyleFontAndScaling
- IfcCurveStyleFontPattern
- IfcIndexedColourMap
- IfcPreDefinedItem
- IfcSurfaceStyleLighting
- IfcSurfaceStyleRefraction
- IfcSurfaceStyleShading
- IfcSurfaceStyleWithTextures
- IfcSurfaceTexture
- IfcTextStyleForDefinedFont
- IfcTextStyleTextModel
- IfcTextureVertex
- IfcTextureVertexList
8.12.3.21.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcTextureCoordinate (1) | |||
| IfcIndexedTextureMap (2) | |||
| 点击显示 3 个隐藏的继承特性 点击隐藏 3 个继承特性 | |||
| IfcIndexedTriangleTextureMap (1) | |||
8.12.3.21.4 形式化表示（Formal representation）
ENTITY IfcIndexedTriangleTextureMap
SUBTYPE OF (IfcIndexedTextureMap);
TexCoordIndex : OPTIONAL LIST [1:?] OF LIST [3:3] OF IfcPositiveInteger;
END_ENTITY;
