8.12.3.19 IfcIndexedPolygonalTextureMap（索引多边形纹理映射）

8.12.3.19.1 语义定义（Semantic definition）

IfcIndexedPolygonalTextureMap 提供了将二维纹理坐标映射到一组多边形边界面的映射关系。它用于将纹理映射到 IfcPolygonalFaceSet 的面片上。此类面片可能包含内环。

在超类型 IfcIndexedTextureMap 中定义的 TexCoords 是一个二维纹理坐标列表，为每个索引纹理顶点提供两个参数值。TexCoordIndices 集合通过 MappedTo.Faces 为 IfcIndexedPolygonalFace 列表提供纹理坐标。每个 IfcTextureCoordinateIndices 处的纹理坐标对应于所引用的 IfcIndexedPolygonalFace 中的顶点。具体说明参见图1。

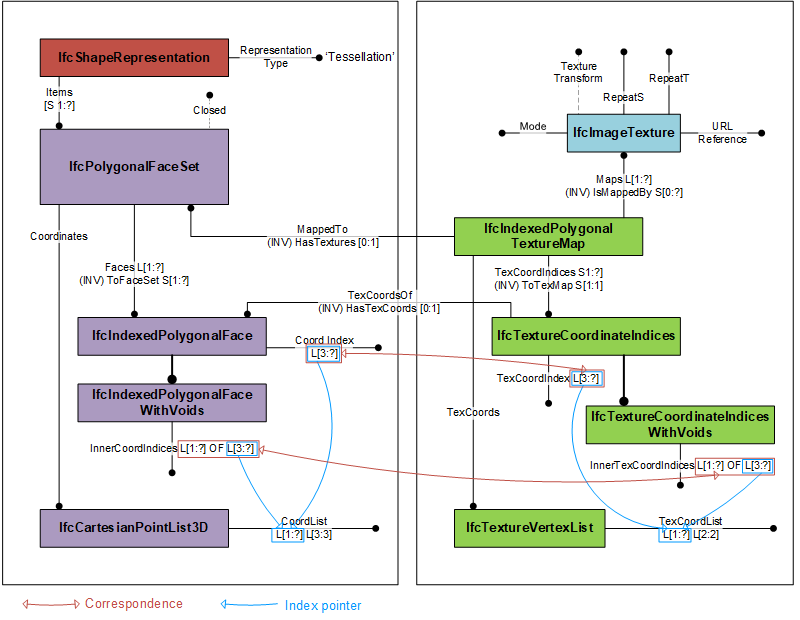

图1展示了如何使用 IfcIndexedPolygonalTextureMap 为 IfcPolygonalFaceSet 提供纹理和纹理坐标。

显示 _IfcIndexedPolygonalTextureMap_ 用法的实例化示意图 — 图1 — _IfcIndexedPolygonalTextureMap_ 的使用

8.12.3.19.2 实体继承（Entity inheritance）

8.12.3.19.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcTextureCoordinate (1)
1	Maps	LIST [1:?] OF IfcSurfaceTexture	引用通过纹理坐标变换映射到几何曲面的一个（或多个，在具有恒等变换的多纹理情况下）IfcSurfaceTexture 子类型。
IfcIndexedTextureMap (2)
2	MappedTo	IfcTessellatedFaceSet	对应用纹理映射的 `_IfcTessellatedFaceSet_` 的引用。
3	TexCoords	IfcTextureVertexList	可索引的纹理顶点列表。
点击显示 3 个隐藏的继承特性点击隐藏 3 个继承特性
IfcIndexedPolygonalTextureMap (1)
4	TexCoordIndices	SET [1:?] OF IfcTextureCoordinateIndices	用于带内环和不带内环的多边形面片的纹理坐标索引集合。

表 8.12.3.19.B

8.12.3.19.4 形式化表示（Formal representation）

ENTITY IfcIndexedPolygonalTextureMap
 SUBTYPE OF (IfcIndexedTextureMap);
	TexCoordIndices : SET [1:?] OF IfcTextureCoordinateIndices;
END_ENTITY;
