5.3.3.6 IfcTask（任务）

RV ⓘ
AbV ⓘ

5.3.3.6.1 语义定义（Semantic definition）

IfcTask 是在建筑项目中需要完成的可识别的工作单元。

任务通常用于描述产品建造或安装的活动，但不仅限于这些类型。例如，它可能用于描述设计过程、搬迁操作以及其他与设计、建造和运营相关的活动。

任务消耗的资源数量通过定义资源的 IfcElementQuantity 来处理，而不是在 IfcTask 的实例处处理。

5.3.3.6.1.1 Attribute use definition

每个 IfcTask 实例都有一个名称，该名称指示其内容（IfcRoot.Name）。可以提供任务的文本描述，并且可以通过叙述性长描述（IfcProcess.LongDescription）进一步阐述。可以声明用于执行任务的工作方法。任务被标识为里程碑任务或非里程碑任务。里程碑任务由标记 IsMilestone 定义，并且没有持续时间。还可以为每个任务设置状态和优先级。

5.3.3.6.1.2 Time and duration use definition

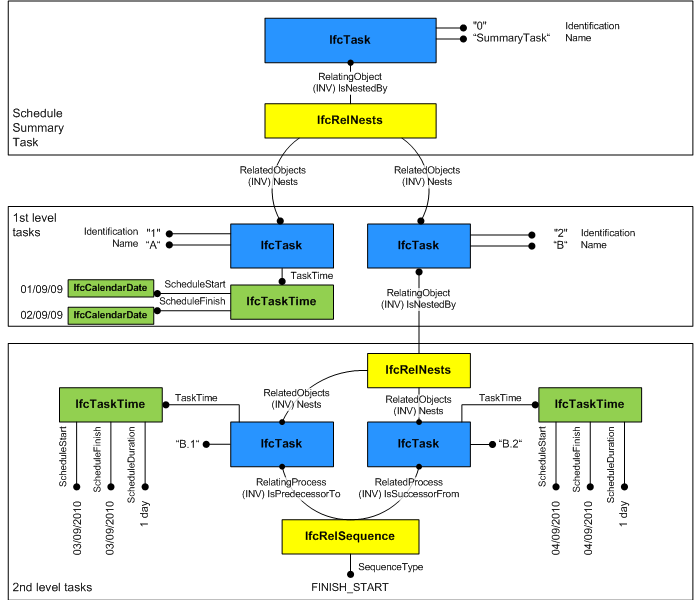

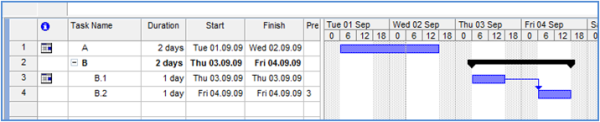

与之前的 IFC 版本相比，基本任务时间信息（计划开始时间、计划完成时间、持续时间）现在通过 TaskTime 特性直接附加到 IfcTask。常规任务通过 IfcTaskTime 定义。重复任务通过 IfcTaskTimeRecurring 定义。如果常规任务是从重复任务派生的，则这两个任务应通过 IfcRelNests 关系链接在一起，其中 IfcRelNests.IsNestedBy 指向重复任务，IfcRelNests.Nests 指向所有从重复任务派生的常规任务。

5.3.3.6.1.3 Representation of other activities

IfcTask 的使用定义已泛化，以表示其他活动，包括先前 IFC 版本中已有自己实体的活动。这包括

  • 订单操作
  • 搬迁操作

IfcTask 表示一项订单，可能由作为组织接口的 Helpdesk 执行，负责在设施用户和满足其需求的功能需求之间进行协调。IfcTask 实体表示的任务是将请求转化为订单并启动以完成订单的行动。IfcProjectOrder 或其子类型（包括维护工单）通过 IfcRelAssignsToControl 与 IfcTask 相关联。

IfcTask 也可用于描述将人员、组织内的群体或完整的组织及其相关家具和设备从一个地方移动到另一个地方的活动。因此，它取代了以前的 IFC 实体 IfcMove。功能在 IfcTask 中表示如下：

  • 移动来源：人员及其相关设备移动的地点。使用 IfcRelAssignsToProcess，其中 RelatingProcess 指向任务，RelatedObjects 包含移动的来源位置。
  • 移动目的地：人员及其相关设备移动到的地点。使用 IfcRelAssignsToProduct，其中 RelatedObjects 指向任务，RelatingProduct 指向移动的目的地。
  • 检查清单：关于需要关注的搬迁的要点列表。使用 LongDescription 或识别子任务以单独跟踪检查清单项（通过 IfcRelNests）。

5.3.3.6.2 实体继承（Entity inheritance）

5.3.3.6.3 特性（Attributes）

# 特性（Attributes） 类型 描述
IfcRoot (4)
1 GlobalId IfcGloballyUniqueId

在整个软件世界中分配全局唯一标识符。
2 OwnerHistory OPTIONAL IfcOwnerHistory

分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。
3 Name OPTIONAL IfcLabel

供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。
4 Description OPTIONAL IfcText

可选的描述，用于提供信息性注释。
IfcObjectDefinition (7)
HasAssignments SET [0:?] OF IfcRelAssigns FOR RelatedObjects

引用分配（通过关联关系）其他 IfcObject 子类型到此对象实例的关系对象。例如，与产品、过程、控制、资源或组的关联。
Nests SET [0:1] OF IfcRelNests FOR RelatedObjects

引用作为嵌套的分解关系。它确定此对象定义是顺序整体/部分分解关系中的一部分。对象实例或类型只能是单个分解的一部分（仅允许分层结构）。
IsNestedBy SET [0:?] OF IfcRelNests FOR RelatingObject

引用作为嵌套的分解关系。它确定此对象定义是顺序整体/部分分解关系中的整体。对象或对象类型可以被多个其他对象（实例或类型）嵌套。
HasContext SET [0:1] OF IfcRelDeclares FOR RelatedDefinitions

引用提供上下文信息的上下文，例如项目单位或表示上下文。它只应断言在最上层的非空间对象上。
IsDecomposedBy SET [0:?] OF IfcRelAggregates FOR RelatingObject

引用作为聚合的分解关系。它确定此对象定义是无序整体/部分分解关系中的整体。对象定义可以被多个其他对象（实例或部分）聚合。
Decomposes SET [0:1] OF IfcRelAggregates FOR RelatedObjects

引用作为聚合的分解关系。它确定此对象定义是无序整体/部分分解关系中的一部分。对象定义只能是单个分解的一部分（仅允许分层结构）。
HasAssociations SET [0:?] OF IfcRelAssociates FOR RelatedObjects

引用将外部资源或资源定义与对象关联的关系对象。例如，与库、文档或分类的关联。
IfcObject (5)
5 ObjectType OPTIONAL IfcLabel

该类型表示指示对象的特定类型。必须在可实例化的子类型的级别上建立用法。特别是，如果特性 PredefinedType 的枚举设置为 USERDEFINED，或者当实例化的具体实体没有 PredefinedType 特性时，它保存用户定义的类型。后者发生在一些特殊的叶子类中，以及直接实例化 IfcBuiltElement 时。
IsDeclaredBy SET [0:1] OF IfcRelDefinesByObject FOR RelatedObjects

链接到指向声明对象的关系对象，该声明对象为此对象实例提供对象定义。声明对象必须是对象类型分解的一部分。关联的 IfcObject 或其子类型包含特定信息（作为类型或样式定义的一部分），该信息对于声明 IfcObject 或其子类型的所有反映实例是通用的。
Declares SET [0:?] OF IfcRelDefinesByObject FOR RelatingObject

链接到指向接收对象定义的反向对象的关系对象。反向对象必须是对象实例分解的一部分。关联的 IfcObject 或其子类型提供特定信息（作为类型或样式定义的一部分），该信息对于声明 IfcObject 或其子类型的所有反向实例是通用的。
IsTypedBy SET [0:1] OF IfcRelDefinesByType FOR RelatedObjects

与对象类型的关系集合，该对象类型为此对象实例提供类型定义。然后，关联的 IfcTypeObject 或其子类型包含特定信息（或类型或样式），该信息对于引用同一类型的所有 IfcObject 或其子类型的实例是通用的。
IsDefinedBy SET [0:?] OF IfcRelDefinesByProperties FOR RelatedObjects

与附加到此对象的属性集定义的集合的关系。这些静态或动态定义的特性包含字母数字信息内容，这些内容进一步定义了对象。
IfcProcess (5)
6 Identification OPTIONAL IfcIdentifier

为过程或活动指定的标识名称。 它是实例级别的标识符。
7 LongDescription OPTIONAL IfcText

可以提供的扩展描述或叙述。
IsPredecessorTo SET [0:?] OF IfcRelSequence FOR RelatingProcess

两个活动之间的依赖关系，它引用此活动的前驱后续活动。两个活动之间的链接可以包括链接类型和滞后时间。
IsSuccessorFrom SET [0:?] OF IfcRelSequence FOR RelatedProcess

两个活动之间的依赖关系，它引用此活动的后继前驱活动。两个活动之间的链接可以包括链接类型和滞后时间。
OperatesOn SET [0:?] OF IfcRelAssignsToProcess FOR RelatingProcess

与其他对象（例如产品、过程、控制、资源或参与者）的关系集合，这些对象被该过程操作。
点击显示 21 个隐藏的继承特性 点击隐藏 21 个继承特性
IfcTask (6)
8 Status OPTIONAL IfcLabel

任务的当前状态。
9 WorkMethod OPTIONAL IfcLabel

执行任务时使用的工作方法。
10 IsMilestone IfcBoolean

标识任务是否为里程碑任务（= TRUE）或非里程碑任务（= FALSE）。
11 Priority OPTIONAL IfcInteger

一个值，指示任务的相对优先级（与其它任务的优先级相比）。
12 TaskTime OPTIONAL IfcTaskTime

与任务相关的时间信息。
13 PredefinedType OPTIONAL IfcTaskTypeEnum

标识任务的预定义类型，可从中设置所需的类型。
表 5.3.3.6.1.3.C

5.3.3.6.4 形式化命题（Formal propositions）

名称 描述
CorrectPredefinedType

当 PredefinedType 的取值为 USERDEFINED 时，必须断言 ObjectType 特性。


NOT(EXISTS(PredefinedType)) OR (PredefinedType <> IfcTaskTypeEnum.USERDEFINED) OR ((PredefinedType = IfcTaskTypeEnum.USERDEFINED) AND EXISTS(SELF\IfcObject.ObjectType))
HasName

应插入 Name 特性来描述任务名称。


EXISTS(SELF\IfcRoot.Name)
表 5.3.3.6.1.3.D

5.3.3.6.5 属性集

  • Pset_PackingInstructions MOVE
    • PackingCareType
    • WrappingMaterial
    • ContainerMaterial
    • SpecialInstructions
  • Pset_Risk
    • RiskName
    • RiskType
    • NatureOfRisk
    • RiskAssessmentMethodology
    • UnmitigatedRiskLikelihood
    • UnmitigatedRiskConsequence
    • UnmitigatedRiskSignificance
    • MitigationPlanned
    • MitigatedRiskLikelihood
    • MitigatedRiskConsequence
    • MitigatedRiskSignificance
    • MitigationProposed
    • AssociatedProduct
    • AssociatedActivity
    • AssociatedLocation

7.4.8.29.3 概念用法（Concept usage）

概念 用法 描述
IfcRoot (2)
Revision Control General

使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity General

IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
IfcObjectDefinition (11)
Classification Association General

任何对象实例或对象类型都可以具有对特定分类引用的引用，即对分类系统中特定方面的引用。
Aggregation General

聚合表示整体结构（称为“复合体”）与从属组件（称为“部分”）之间的内部无序部分组成关系。聚合的概念有多种用法。例如：

  • 聚合用于建筑构件，以指示墙体内的龙骨等部分；
  • 聚合用于空间元素，以指示空间结构，例如建筑物内的楼层；
  • 聚合用于系统，以指示子系统，例如分支电路。

聚合是一种双向关系，从复合体到其部分的这种关系称为分解（Decomposition），从部分到其复合体的这种关系称为组合（Composition）。

concept {
    IfcObjectDefinition:IsDecomposedBy -> IfcRelAggregates:RelatingObject
}
Approval Association General

概念 批准关联 描述了对象或对象类型如何关联批准，指示谁需要批准数据、是否已批准的状态以及批准的日期/时间。批准可能需要多个方扮演各种角色。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesApproval:RelatedObjects
    IfcRelAssociatesApproval:RelatingApproval -> IfcApproval
    IfcApproval:Name -> IfcLabel_0
    IfcApproval:TimeOfApproval -> IfcDateTime
    IfcApproval:Status -> IfcLabel_1
}
Constraint Association General

概念 约束关联 描述了对象或对象类型如何关联约束，指示需要满足的定性目标或定量指标。

基于指标的约束是可衡量的，使得指标有效的状态是计算机可解释的。指标约束基于简单的条件逻辑，例如大于特定值或包含在指定列表或表中。约束可以使用布尔逻辑（如 AND、OR、XOR 或 NOT）组合多个指标。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesConstraint:RelatedObjects
    IfcRelAssociatesConstraint:RelatingConstraint -> IfcObjective
    IfcObjective:BenchmarkValues -> IfcMetric
    IfcObjective:ObjectiveQualifier -> IfcObjectiveEnum
    IfcObjective:LogicalAggregator -> IfcLogicalOperatorEnum
    IfcMetric:DataValue -> IfcMetricValueSelect
    IfcMetric:DataValue -> IfcAppliedValue_0
    IfcMetric:DataValue -> IfcTable
    IfcMetric:Benchmark -> IfcBenchmarkEnum
    IfcMetric:ReferencePath -> IfcReference_1
    IfcMetric:Name -> IfcLabel_1
    IfcMetric:Description -> IfcText_1
    IfcAppliedValue_0:ArithmeticOperator -> IfcArithmeticOperatorEnum
    IfcAppliedValue_0:Components -> IfcAppliedValue_1
    IfcAppliedValue_0:AppliedValue -> IfcLengthMeasure
    IfcAppliedValue_0:AppliedValue -> IfcReal
    IfcTable:Rows -> IfcTableRow
    IfcTable:Columns -> IfcTableColumn
    IfcTableColumn:Identifier -> IfcIdentifier
    IfcTableColumn:Name -> IfcLabel_0
    IfcTableColumn:Description -> IfcText_0
    IfcTableColumn:ReferencePath -> IfcReference_0
    IfcMetric:DataValue[binding="DataValue"]
    IfcReference_1:AttributeIdentifier[binding="Attribute1"]
}
Document Association General

概念 文档关联 描述了对象或对象类型如何关联文档，指示外部文件。文档可以整体引用，例如用于捕获产品手册、数据表、多媒体内容或缩略图。文档中的内容可以从任何对象引用，并可用于同步其他文件中的信息，例如项目管理应用程序的项目计划。

文档的典型元数据，如发布日期、编辑者等，可以与关联一起捕获，但文档内容仍保留在外部文件中。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesDocument:RelatedObjects
    IfcRelAssociatesDocument:Name -> IfcLabel_0
    IfcRelAssociatesDocument:RelatingDocument -> IfcDocumentReference
    IfcDocumentReference:Location -> IfcURIReference
    IfcDocumentReference:Identification -> IfcIdentifier
    IfcDocumentReference:Name -> IfcLabel_1
    IfcDocumentReference:Description -> IfcText
    IfcRelAssociatesDocument:Name[binding="Name"]
}
Library Association General

概念 库关联 描述了对象和对象类型如何关联库实体，指示另一个数据源，例如来自模型服务器、产品库或外部数据库或系统，这些数据源用更多详细信息丰富数据。库可以整体从项目或项目库中引用，指示数据的源和版本。库中的内容可以从项目或项目库中的任何对象、类型对象、属性和某些资源模式实体中引用。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesLibrary:RelatedObjects
    IfcRelAssociatesLibrary:RelatingLibrary -> IfcLibraryReference
    IfcLibraryReference:Location -> IfcURIReference
    IfcLibraryReference:Identification -> IfcIdentifier
    IfcLibraryReference:Name -> IfcLabel
    IfcLibraryReference:Description -> IfcText
    IfcLibraryReference:Language -> IfcLanguageId
    IfcLibraryReference:ReferencedLibrary -> IfcLibraryInformation
    IfcRelAssociatesLibrary:RelatingLibrary[binding="RelatingLibrary"]
}
Material Association General

任何产品或产品类型都可以关联材料，以指示对象的物理组成。

材料可以具有用于表面样式的表示，指示 3D 渲染的颜色、纹理和光反射率。材料可以具有用于填充样式的表示，指示 2D 渲染的颜色、图案和阴影线。材料可以具有密度、弹性、热阻等属性，如本规范中所定义。材料也可以根据引用的行业标准进行分类。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesMaterial:RelatedObjects
}
Material Single General

材料直接与产品和产品类型关联，以表示整个对象的均匀材料。

材料也可以与 IfcTypeObject 关联，为该类型的实例定义材料。如果材料同时在 IfcTypeObject 和 IfcObject 上进行关联，则直接分配给 IfcObject 的材料具有优先权。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesMaterial:RelatedObjects
    IfcRelAssociatesMaterial:RelatingMaterial -> IfcMaterial
    IfcMaterial -> Material
}
Nesting General

嵌套表示主体结构（称为“主机”）与附加组件（称为“被托管元素”）之间的外部有序部分组成关系。嵌套的概念有多种用法。例如：

  • 嵌套用于产品构件，以指示外部可连接部件，例如安装在水槽上的水龙头或安装在接线盒内的开关。
  • 嵌套用于控制对象，以指示规范层次结构。
  • 嵌套用于过程对象，以指示可能并行或串行发生的从属过程。
  • 嵌套用于资源对象，以指示可能并行或串行发生的从属资源分配。

嵌套是一种双向关系，从主机结构到其附加组件的关系称为嵌套（Nesting），从组件到其包含结构的关系称为托管（Hosting）。

concept {
    IfcObjectDefinition:IsNestedBy -> IfcRelNests:RelatingObject
}
Revision Control General

使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity General

IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
IfcObject (16)
Aggregation General

聚合表示整体结构（称为“复合体”）与从属组件（称为“部分”）之间的内部无序部分组成关系。聚合的概念有多种用法。例如：

  • 聚合用于建筑构件，以指示墙体内的龙骨等部分；
  • 聚合用于空间元素，以指示空间结构，例如建筑物内的楼层；
  • 聚合用于系统，以指示子系统，例如分支电路。

聚合是一种双向关系，从复合体到其部分的这种关系称为分解（Decomposition），从部分到其复合体的这种关系称为组合（Composition）。

concept {
    IfcObjectDefinition:IsDecomposedBy -> IfcRelAggregates:RelatingObject
}
Approval Association General

概念 批准关联 描述了对象或对象类型如何关联批准，指示谁需要批准数据、是否已批准的状态以及批准的日期/时间。批准可能需要多个方扮演各种角色。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesApproval:RelatedObjects
    IfcRelAssociatesApproval:RelatingApproval -> IfcApproval
    IfcApproval:Name -> IfcLabel_0
    IfcApproval:TimeOfApproval -> IfcDateTime
    IfcApproval:Status -> IfcLabel_1
}
Assignment to Group General

_分配到组_建立对象到组的分配，组是对象的任意集合。它是_组分配_的补充概念模板，定义了对象如何被组分配。

分组关系除了将对象分组外，不具有任何其他含义。它是非层次化的，意味着对象可以被分配到多个组，并且不干扰其他关系概念，例如_元素分解_。分组关系允许子组被分组到组中。

concept {
    IfcObject:HasAssignments -> IfcRelAssignsToGroup:RelatedObjects
    IfcObject:HasAssignments[binding="IsAssigned"]
}
Classification Association General

任何对象实例或对象类型都可以具有对特定分类引用的引用，即对分类系统中特定方面的引用。
Constraint Association General

概念 约束关联 描述了对象或对象类型如何关联约束，指示需要满足的定性目标或定量指标。

基于指标的约束是可衡量的，使得指标有效的状态是计算机可解释的。指标约束基于简单的条件逻辑，例如大于特定值或包含在指定列表或表中。约束可以使用布尔逻辑（如 AND、OR、XOR 或 NOT）组合多个指标。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesConstraint:RelatedObjects
    IfcRelAssociatesConstraint:RelatingConstraint -> IfcObjective
    IfcObjective:BenchmarkValues -> IfcMetric
    IfcObjective:ObjectiveQualifier -> IfcObjectiveEnum
    IfcObjective:LogicalAggregator -> IfcLogicalOperatorEnum
    IfcMetric:DataValue -> IfcMetricValueSelect
    IfcMetric:DataValue -> IfcAppliedValue_0
    IfcMetric:DataValue -> IfcTable
    IfcMetric:Benchmark -> IfcBenchmarkEnum
    IfcMetric:ReferencePath -> IfcReference_1
    IfcMetric:Name -> IfcLabel_1
    IfcMetric:Description -> IfcText_1
    IfcAppliedValue_0:ArithmeticOperator -> IfcArithmeticOperatorEnum
    IfcAppliedValue_0:Components -> IfcAppliedValue_1
    IfcAppliedValue_0:AppliedValue -> IfcLengthMeasure
    IfcAppliedValue_0:AppliedValue -> IfcReal
    IfcTable:Rows -> IfcTableRow
    IfcTable:Columns -> IfcTableColumn
    IfcTableColumn:Identifier -> IfcIdentifier
    IfcTableColumn:Name -> IfcLabel_0
    IfcTableColumn:Description -> IfcText_0
    IfcTableColumn:ReferencePath -> IfcReference_0
    IfcMetric:DataValue[binding="DataValue"]
    IfcReference_1:AttributeIdentifier[binding="Attribute1"]
}
Document Association General

概念 文档关联 描述了对象或对象类型如何关联文档，指示外部文件。文档可以整体引用，例如用于捕获产品手册、数据表、多媒体内容或缩略图。文档中的内容可以从任何对象引用，并可用于同步其他文件中的信息，例如项目管理应用程序的项目计划。

文档的典型元数据，如发布日期、编辑者等，可以与关联一起捕获，但文档内容仍保留在外部文件中。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesDocument:RelatedObjects
    IfcRelAssociatesDocument:Name -> IfcLabel_0
    IfcRelAssociatesDocument:RelatingDocument -> IfcDocumentReference
    IfcDocumentReference:Location -> IfcURIReference
    IfcDocumentReference:Identification -> IfcIdentifier
    IfcDocumentReference:Name -> IfcLabel_1
    IfcDocumentReference:Description -> IfcText
    IfcRelAssociatesDocument:Name[binding="Name"]
}
Library Association General

概念 库关联 描述了对象和对象类型如何关联库实体，指示另一个数据源，例如来自模型服务器、产品库或外部数据库或系统，这些数据源用更多详细信息丰富数据。库可以整体从项目或项目库中引用，指示数据的源和版本。库中的内容可以从项目或项目库中的任何对象、类型对象、属性和某些资源模式实体中引用。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesLibrary:RelatedObjects
    IfcRelAssociatesLibrary:RelatingLibrary -> IfcLibraryReference
    IfcLibraryReference:Location -> IfcURIReference
    IfcLibraryReference:Identification -> IfcIdentifier
    IfcLibraryReference:Name -> IfcLabel
    IfcLibraryReference:Description -> IfcText
    IfcLibraryReference:Language -> IfcLanguageId
    IfcLibraryReference:ReferencedLibrary -> IfcLibraryInformation
    IfcRelAssociatesLibrary:RelatingLibrary[binding="RelatingLibrary"]
}
Material Association General

任何产品或产品类型都可以关联材料，以指示对象的物理组成。

材料可以具有用于表面样式的表示，指示 3D 渲染的颜色、纹理和光反射率。材料可以具有用于填充样式的表示，指示 2D 渲染的颜色、图案和阴影线。材料可以具有密度、弹性、热阻等属性，如本规范中所定义。材料也可以根据引用的行业标准进行分类。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesMaterial:RelatedObjects
}
Material Single General

材料直接与产品和产品类型关联，以表示整个对象的均匀材料。

材料也可以与 IfcTypeObject 关联，为该类型的实例定义材料。如果材料同时在 IfcTypeObject 和 IfcObject 上进行关联，则直接分配给 IfcObject 的材料具有优先权。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesMaterial:RelatedObjects
    IfcRelAssociatesMaterial:RelatingMaterial -> IfcMaterial
    IfcMaterial -> Material
}
Nesting General

嵌套表示主体结构（称为“主机”）与附加组件（称为“被托管元素”）之间的外部有序部分组成关系。嵌套的概念有多种用法。例如：

  • 嵌套用于产品构件，以指示外部可连接部件，例如安装在水槽上的水龙头或安装在接线盒内的开关。
  • 嵌套用于控制对象，以指示规范层次结构。
  • 嵌套用于过程对象，以指示可能并行或串行发生的从属过程。
  • 嵌套用于资源对象，以指示可能并行或串行发生的从属资源分配。

嵌套是一种双向关系，从主机结构到其附加组件的关系称为嵌套（Nesting），从组件到其包含结构的关系称为托管（Hosting）。

concept {
    IfcObjectDefinition:IsNestedBy -> IfcRelNests:RelatingObject
}
Object Predefined Type General

======================

许多对象实例具有一个名为 PredefinedType 的特性，该特性是一个特定的枚举。这种预定义类型本质上提供了另一种级别的“通过继承进行分类”，以在无需额外子类型的情况下进一步区分对象。预定义类型不仅是信息性的；各种规则适用，例如适用的属性集、部件组成和分配端口。此类预定义类型通过为 PredefinedType 特性选择正确的枚举值来添加。如果需要自定义值，则必须使用 ObjectType 特性来定义此类自定义类型，而 PredefinedType 则设置为 USERDEFINED。

为 Object Occurrence Predefined Type 提供的主要特性是：

  • PredefinedType：包含实体特定的预定义类型枚举，以进一步分类实体
  • ObjectType：允许自定义值，如果没有适用的枚举值

如果对象通过 IfcTypeObject 进行类型化，则仅当 IfcTypeObject 处的 PredefinedType 设置为 NOTDEFINED 时，才能使用 IfcObject 实例处的 PredefinedType。

请注意，PredefinedType 特性本身是在继承层次结构的叶类中定义的，并为该给定叶类提供了一个特定的枚举特性。

concept {
    IfcObject:ObjectType -> IfcLabel
    IfcObject:IsTypedBy -> IfcRelDefinesByType:RelatedObjects
    IfcRelDefinesByType:RelatingType -> IfcTypeObject
    IfcObject:ObjectType[binding="UserDefinedType"]
    IfcObject:PredefinedType[binding="PredefinedType"]
    IfcTypeObject:ElementType[binding="TypeUserdefinedType"]
    IfcTypeObject:PredefinedType[binding="TypePredefinedType"]
}
Object Typing General

任何对象实例都可以通过被分配给一个使用此概念的通用对象类型来类型化。通过在 IfcObject 的子类型级别覆盖此概念，引入了一个限制可分配的 IfcTypeObject 子类型的特定规则。

此概念可应用于以下资源
Object User Identity General

特性 Name 和可选的 Description 可用于 IfcObject 的所有子类型。对于那些具有对象类型定义的子类型，例如 IfcBeam - IfcBeamType，通用的 Name 和可选的 Description 与对象类型相关联。
Property Sets with Override General

任何对象实例都可以拥有属性集，可以直接在对象实例上作为元素特定的属性集，也可以在对象类型上作为类型属性集。在这种情况下，提供给对象实例的特性是元素特定特性和类型特性的组合。如果在实例和类型特性中都定义了相同的特性（在同一属性集中），则实例特性的特性值将覆盖类型特性的特性值。
Revision Control General

使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity General

IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
IfcProcess (19)
Property Sets for Objects General

用于对象的属性集 概念模板描述了对象实例如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型是单值、枚举值、有界值、表值、引用值、列表值以及属性实例的组合。

属性集也可以与对象类型相关联，请参阅 用于类型的属性集 概念。然后，它们定义了所有相同类型实例的通用属性。如果同一属性（按名称）由同一属性集（按名称）提供，则直接分配给对象实例的属性将覆盖分配给对象类型的属性。

concept {
    IfcObject:IsDefinedBy -> IfcRelDefinesByProperties:RelatedObjects
    IfcRelDefinesByProperties:RelatingPropertyDefinition -> IfcPropertySet
    IfcPropertySet:HasProperties -> IfcPropertySingleValue
    IfcPropertySet:HasProperties -> IfcPropertyBoundedValue
    IfcPropertySet:HasProperties -> IfcPropertyEnumeratedValue
    IfcPropertySet:HasProperties -> IfcPropertyListValue
    IfcPropertySet:HasProperties -> IfcPropertyTableValue
    IfcPropertySingleValue -> Single_Value
    IfcPropertyBoundedValue -> Bounded_Value
    IfcPropertyEnumeratedValue -> Enumerated_Value
    IfcPropertyListValue -> List_Value
    IfcPropertyTableValue -> Table_Value
    IfcObject:PredefinedType[binding="PredefinedType"]
    IfcPropertySet:Name[binding="PsetName"]
    IfcPropertySet:HasProperties[binding="Properties"]
}

此概念可应用于以下资源
Aggregation General

聚合表示整体结构（称为“复合体”）与从属组件（称为“部分”）之间的内部无序部分组成关系。聚合的概念有多种用法。例如：

  • 聚合用于建筑构件，以指示墙体内的龙骨等部分；
  • 聚合用于空间元素，以指示空间结构，例如建筑物内的楼层；
  • 聚合用于系统，以指示子系统，例如分支电路。

聚合是一种双向关系，从复合体到其部分的这种关系称为分解（Decomposition），从部分到其复合体的这种关系称为组合（Composition）。

concept {
    IfcObjectDefinition:IsDecomposedBy -> IfcRelAggregates:RelatingObject
}
Approval Association General

概念 批准关联 描述了对象或对象类型如何关联批准，指示谁需要批准数据、是否已批准的状态以及批准的日期/时间。批准可能需要多个方扮演各种角色。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesApproval:RelatedObjects
    IfcRelAssociatesApproval:RelatingApproval -> IfcApproval
    IfcApproval:Name -> IfcLabel_0
    IfcApproval:TimeOfApproval -> IfcDateTime
    IfcApproval:Status -> IfcLabel_1
}
Assignment to Group General

_分配到组_建立对象到组的分配，组是对象的任意集合。它是_组分配_的补充概念模板，定义了对象如何被组分配。

分组关系除了将对象分组外，不具有任何其他含义。它是非层次化的，意味着对象可以被分配到多个组，并且不干扰其他关系概念，例如_元素分解_。分组关系允许子组被分组到组中。

concept {
    IfcObject:HasAssignments -> IfcRelAssignsToGroup:RelatedObjects
    IfcObject:HasAssignments[binding="IsAssigned"]
}
Classification Association General

任何对象实例或对象类型都可以具有对特定分类引用的引用，即对分类系统中特定方面的引用。
Constraint Association General

概念 约束关联 描述了对象或对象类型如何关联约束，指示需要满足的定性目标或定量指标。

基于指标的约束是可衡量的，使得指标有效的状态是计算机可解释的。指标约束基于简单的条件逻辑，例如大于特定值或包含在指定列表或表中。约束可以使用布尔逻辑（如 AND、OR、XOR 或 NOT）组合多个指标。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesConstraint:RelatedObjects
    IfcRelAssociatesConstraint:RelatingConstraint -> IfcObjective
    IfcObjective:BenchmarkValues -> IfcMetric
    IfcObjective:ObjectiveQualifier -> IfcObjectiveEnum
    IfcObjective:LogicalAggregator -> IfcLogicalOperatorEnum
    IfcMetric:DataValue -> IfcMetricValueSelect
    IfcMetric:DataValue -> IfcAppliedValue_0
    IfcMetric:DataValue -> IfcTable
    IfcMetric:Benchmark -> IfcBenchmarkEnum
    IfcMetric:ReferencePath -> IfcReference_1
    IfcMetric:Name -> IfcLabel_1
    IfcMetric:Description -> IfcText_1
    IfcAppliedValue_0:ArithmeticOperator -> IfcArithmeticOperatorEnum
    IfcAppliedValue_0:Components -> IfcAppliedValue_1
    IfcAppliedValue_0:AppliedValue -> IfcLengthMeasure
    IfcAppliedValue_0:AppliedValue -> IfcReal
    IfcTable:Rows -> IfcTableRow
    IfcTable:Columns -> IfcTableColumn
    IfcTableColumn:Identifier -> IfcIdentifier
    IfcTableColumn:Name -> IfcLabel_0
    IfcTableColumn:Description -> IfcText_0
    IfcTableColumn:ReferencePath -> IfcReference_0
    IfcMetric:DataValue[binding="DataValue"]
    IfcReference_1:AttributeIdentifier[binding="Attribute1"]
}
Document Association General

概念 文档关联 描述了对象或对象类型如何关联文档，指示外部文件。文档可以整体引用，例如用于捕获产品手册、数据表、多媒体内容或缩略图。文档中的内容可以从任何对象引用，并可用于同步其他文件中的信息，例如项目管理应用程序的项目计划。

文档的典型元数据，如发布日期、编辑者等，可以与关联一起捕获，但文档内容仍保留在外部文件中。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesDocument:RelatedObjects
    IfcRelAssociatesDocument:Name -> IfcLabel_0
    IfcRelAssociatesDocument:RelatingDocument -> IfcDocumentReference
    IfcDocumentReference:Location -> IfcURIReference
    IfcDocumentReference:Identification -> IfcIdentifier
    IfcDocumentReference:Name -> IfcLabel_1
    IfcDocumentReference:Description -> IfcText
    IfcRelAssociatesDocument:Name[binding="Name"]
}
Library Association General

概念 库关联 描述了对象和对象类型如何关联库实体，指示另一个数据源，例如来自模型服务器、产品库或外部数据库或系统，这些数据源用更多详细信息丰富数据。库可以整体从项目或项目库中引用，指示数据的源和版本。库中的内容可以从项目或项目库中的任何对象、类型对象、属性和某些资源模式实体中引用。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesLibrary:RelatedObjects
    IfcRelAssociatesLibrary:RelatingLibrary -> IfcLibraryReference
    IfcLibraryReference:Location -> IfcURIReference
    IfcLibraryReference:Identification -> IfcIdentifier
    IfcLibraryReference:Name -> IfcLabel
    IfcLibraryReference:Description -> IfcText
    IfcLibraryReference:Language -> IfcLanguageId
    IfcLibraryReference:ReferencedLibrary -> IfcLibraryInformation
    IfcRelAssociatesLibrary:RelatingLibrary[binding="RelatingLibrary"]
}
Material Association General

任何产品或产品类型都可以关联材料，以指示对象的物理组成。

材料可以具有用于表面样式的表示，指示 3D 渲染的颜色、纹理和光反射率。材料可以具有用于填充样式的表示，指示 2D 渲染的颜色、图案和阴影线。材料可以具有密度、弹性、热阻等属性，如本规范中所定义。材料也可以根据引用的行业标准进行分类。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesMaterial:RelatedObjects
}
Material Single General

材料直接与产品和产品类型关联，以表示整个对象的均匀材料。

材料也可以与 IfcTypeObject 关联，为该类型的实例定义材料。如果材料同时在 IfcTypeObject 和 IfcObject 上进行关联，则直接分配给 IfcObject 的材料具有优先权。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesMaterial:RelatedObjects
    IfcRelAssociatesMaterial:RelatingMaterial -> IfcMaterial
    IfcMaterial -> Material
}
Nesting General

嵌套表示主体结构（称为“主机”）与附加组件（称为“被托管元素”）之间的外部有序部分组成关系。嵌套的概念有多种用法。例如：

  • 嵌套用于产品构件，以指示外部可连接部件，例如安装在水槽上的水龙头或安装在接线盒内的开关。
  • 嵌套用于控制对象，以指示规范层次结构。
  • 嵌套用于过程对象，以指示可能并行或串行发生的从属过程。
  • 嵌套用于资源对象，以指示可能并行或串行发生的从属资源分配。

嵌套是一种双向关系，从主机结构到其附加组件的关系称为嵌套（Nesting），从组件到其包含结构的关系称为托管（Hosting）。

concept {
    IfcObjectDefinition:IsNestedBy -> IfcRelNests:RelatingObject
}
Object Predefined Type General

======================

许多对象实例具有一个名为 PredefinedType 的特性，该特性是一个特定的枚举。这种预定义类型本质上提供了另一种级别的“通过继承进行分类”，以在无需额外子类型的情况下进一步区分对象。预定义类型不仅是信息性的；各种规则适用，例如适用的属性集、部件组成和分配端口。此类预定义类型通过为 PredefinedType 特性选择正确的枚举值来添加。如果需要自定义值，则必须使用 ObjectType 特性来定义此类自定义类型，而 PredefinedType 则设置为 USERDEFINED。

为 Object Occurrence Predefined Type 提供的主要特性是：

  • PredefinedType：包含实体特定的预定义类型枚举，以进一步分类实体
  • ObjectType：允许自定义值，如果没有适用的枚举值

如果对象通过 IfcTypeObject 进行类型化，则仅当 IfcTypeObject 处的 PredefinedType 设置为 NOTDEFINED 时，才能使用 IfcObject 实例处的 PredefinedType。

请注意，PredefinedType 特性本身是在继承层次结构的叶类中定义的，并为该给定叶类提供了一个特定的枚举特性。

concept {
    IfcObject:ObjectType -> IfcLabel
    IfcObject:IsTypedBy -> IfcRelDefinesByType:RelatedObjects
    IfcRelDefinesByType:RelatingType -> IfcTypeObject
    IfcObject:ObjectType[binding="UserDefinedType"]
    IfcObject:PredefinedType[binding="PredefinedType"]
    IfcTypeObject:ElementType[binding="TypeUserdefinedType"]
    IfcTypeObject:PredefinedType[binding="TypePredefinedType"]
}
Object Typing General

任何对象实例都可以通过被分配给一个使用此概念的通用对象类型来类型化。通过在 IfcObject 的子类型级别覆盖此概念，引入了一个限制可分配的 IfcTypeObject 子类型的特定规则。

此概念可应用于以下资源
Object User Identity General

特性 Name 和可选的 Description 可用于 IfcObject 的所有子类型。对于那些具有对象类型定义的子类型，例如 IfcBeam - IfcBeamType，通用的 Name 和可选的 Description 与对象类型相关联。
Process Assignment General

过程可能拥有指示过程消耗或占用的资源的分配。此类分配的一个示例是建造墙壁的木工劳动力资源。

concept {
    IfcProcess:OperatesOn -> IfcRelAssignsToProcess:RelatingProcess
    IfcRelAssignsToProcess:RelatedObjects -> IfcResource:HasAssignments
    IfcRelAssignsToProcess:RelatedObjects[binding="Type"]
}
Property Sets with Override General

任何对象实例都可以拥有属性集，可以直接在对象实例上作为元素特定的属性集，也可以在对象类型上作为类型属性集。在这种情况下，提供给对象实例的特性是元素特定特性和类型特性的组合。如果在实例和类型特性中都定义了相同的特性（在同一属性集中），则实例特性的特性值将覆盖类型特性的特性值。
Revision Control General

使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Sequential Connectivity General

按时间发生的流程使用此关系来指示发生的顺序，例如任务、过程和事件。

concept {
    IfcProcess_0:IsPredecessorTo -> IfcRelSequence_0:RelatingProcess
    IfcRelSequence_0:RelatedProcess -> IfcProcess_1:IsSuccessorFrom
}
Software Identity General

IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
点击显示 48 个隐藏的继承概念 点击隐藏 48 个继承概念
IfcTask (20)
Classification Association General

任何对象实例或对象类型都可以具有对特定分类引用的引用，即对分类系统中特定方面的引用。
Constraint Association General

概念 约束关联 描述了对象或对象类型如何关联约束，指示需要满足的定性目标或定量指标。

基于指标的约束是可衡量的，使得指标有效的状态是计算机可解释的。指标约束基于简单的条件逻辑，例如大于特定值或包含在指定列表或表中。约束可以使用布尔逻辑（如 AND、OR、XOR 或 NOT）组合多个指标。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesConstraint:RelatedObjects
    IfcRelAssociatesConstraint:RelatingConstraint -> IfcObjective
    IfcObjective:BenchmarkValues -> IfcMetric
    IfcObjective:ObjectiveQualifier -> IfcObjectiveEnum
    IfcObjective:LogicalAggregator -> IfcLogicalOperatorEnum
    IfcMetric:DataValue -> IfcMetricValueSelect
    IfcMetric:DataValue -> IfcAppliedValue_0
    IfcMetric:DataValue -> IfcTable
    IfcMetric:Benchmark -> IfcBenchmarkEnum
    IfcMetric:ReferencePath -> IfcReference_1
    IfcMetric:Name -> IfcLabel_1
    IfcMetric:Description -> IfcText_1
    IfcAppliedValue_0:ArithmeticOperator -> IfcArithmeticOperatorEnum
    IfcAppliedValue_0:Components -> IfcAppliedValue_1
    IfcAppliedValue_0:AppliedValue -> IfcLengthMeasure
    IfcAppliedValue_0:AppliedValue -> IfcReal
    IfcTable:Rows -> IfcTableRow
    IfcTable:Columns -> IfcTableColumn
    IfcTableColumn:Identifier -> IfcIdentifier
    IfcTableColumn:Name -> IfcLabel_0
    IfcTableColumn:Description -> IfcText_0
    IfcTableColumn:ReferencePath -> IfcReference_0
    IfcMetric:DataValue[binding="DataValue"]
    IfcReference_1:AttributeIdentifier[binding="Attribute1"]
}
Object Nesting General

IfcTask 可通过 IfcRelNests 关系包含在 IfcTask 中。IfcTask 还可以嵌套其他 IfcTask、IfcProcedure 或 IfcEvent 实体。此类嵌套表示细节的分解级别。从 IFC4 开始，需要一个汇总任务（所有任务的根），用于定义与工作计划或工作计划的链接。然后，所有汇总任务的子任务都将隐式链接到此工作计划或工作计划。请注意，汇总任务用于数据组织，不用于存储用户定义的典型任务信息。因此，建议隐藏汇总任务，以避免混淆。另请注意，IfcRelNests 用于显示常规任务和重复任务定义之间的依赖关系（请参阅有关时间和持续时间使用定义的章节）。

如图 5.3.3.6.1.3.A 所示，在特定空间内安装若干设备可能是一个任务的主题，该任务被标识为“在空间 123 中固定设备”。IfcTask 表示建筑计划中某种类型流程的工作执行实例。

task example
Figure 5.3.3.6.1.3.A — Task visualization

任务可以像子项一样嵌套其他任务；嵌套关系由 IfcRelNests 建模，如图 5.3.3.6.1.3.B 所示。例如，螺柱墙的建造可以被指定为一个名为“安装墙 #1”的嵌套任务，包括“安装干墙”、“安装螺柱”、“墙面抹灰”和“竖立墙”等子流程。一个值，指示任务的相对树视图位置（与其它任务的树视图位置和 IfcRelNests 定义的任务层级结构相比）。

用于查看的任务顺序信息源自 IfcRelNests 关系定义的顺序，因此独立于通过 IfcRelSequence 定义的逻辑任务顺序。IfcRelNests 定义的层级结构和顺序使得可以在树视图或列表视图结构中对任务进行排序。

task instantiation diagram
Figure 5.3.3.6.1.3.B — Task nesting relationships

顶级任务通过 IfcRelDeclares 关系在 IfcProject 中声明。

此概念可应用于以下资源
Object Typing General

任何对象实例都可以通过被分配给一个使用此概念的通用对象类型来类型化。通过在 IfcObject 的子类型级别覆盖此概念，引入了一个限制可分配的 IfcTypeObject 子类型的特定规则。

此概念可应用于以下资源
Process Assignment General

过程可能拥有指示过程消耗或占用的资源的分配。此类分配的一个示例是建造墙壁的木工劳动力资源。

concept {
    IfcProcess:OperatesOn -> IfcRelAssignsToProcess:RelatingProcess
    IfcRelAssignsToProcess:RelatedObjects -> IfcResource:HasAssignments
    IfcRelAssignsToProcess:RelatedObjects[binding="Type"]
}
Property Sets for Objects General

用于对象的属性集 概念模板描述了对象实例如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型是单值、枚举值、有界值、表值、引用值、列表值以及属性实例的组合。

属性集也可以与对象类型相关联，请参阅 用于类型的属性集 概念。然后，它们定义了所有相同类型实例的通用属性。如果同一属性（按名称）由同一属性集（按名称）提供，则直接分配给对象实例的属性将覆盖分配给对象类型的属性。

concept {
    IfcObject:IsDefinedBy -> IfcRelDefinesByProperties:RelatedObjects
    IfcRelDefinesByProperties:RelatingPropertyDefinition -> IfcPropertySet
    IfcPropertySet:HasProperties -> IfcPropertySingleValue
    IfcPropertySet:HasProperties -> IfcPropertyBoundedValue
    IfcPropertySet:HasProperties -> IfcPropertyEnumeratedValue
    IfcPropertySet:HasProperties -> IfcPropertyListValue
    IfcPropertySet:HasProperties -> IfcPropertyTableValue
    IfcPropertySingleValue -> Single_Value
    IfcPropertyBoundedValue -> Bounded_Value
    IfcPropertyEnumeratedValue -> Enumerated_Value
    IfcPropertyListValue -> List_Value
    IfcPropertyTableValue -> Table_Value
    IfcObject:PredefinedType[binding="PredefinedType"]
    IfcPropertySet:Name[binding="PsetName"]
    IfcPropertySet:HasProperties[binding="Properties"]
}

此概念可应用于以下资源
Sequential Connectivity General

按时间发生的流程使用此关系来指示发生的顺序，例如任务、过程和事件。

concept {
    IfcProcess_0:IsPredecessorTo -> IfcRelSequence_0:RelatingProcess
    IfcRelSequence_0:RelatedProcess -> IfcProcess_1:IsSuccessorFrom
}
Aggregation General

聚合表示整体结构（称为“复合体”）与从属组件（称为“部分”）之间的内部无序部分组成关系。聚合的概念有多种用法。例如：

  • 聚合用于建筑构件，以指示墙体内的龙骨等部分；
  • 聚合用于空间元素，以指示空间结构，例如建筑物内的楼层；
  • 聚合用于系统，以指示子系统，例如分支电路。

聚合是一种双向关系，从复合体到其部分的这种关系称为分解（Decomposition），从部分到其复合体的这种关系称为组合（Composition）。

concept {
    IfcObjectDefinition:IsDecomposedBy -> IfcRelAggregates:RelatingObject
}
Approval Association General

概念 批准关联 描述了对象或对象类型如何关联批准，指示谁需要批准数据、是否已批准的状态以及批准的日期/时间。批准可能需要多个方扮演各种角色。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesApproval:RelatedObjects
    IfcRelAssociatesApproval:RelatingApproval -> IfcApproval
    IfcApproval:Name -> IfcLabel_0
    IfcApproval:TimeOfApproval -> IfcDateTime
    IfcApproval:Status -> IfcLabel_1
}
Assignment to Group General

_分配到组_建立对象到组的分配，组是对象的任意集合。它是_组分配_的补充概念模板，定义了对象如何被组分配。

分组关系除了将对象分组外，不具有任何其他含义。它是非层次化的，意味着对象可以被分配到多个组，并且不干扰其他关系概念，例如_元素分解_。分组关系允许子组被分组到组中。

concept {
    IfcObject:HasAssignments -> IfcRelAssignsToGroup:RelatedObjects
    IfcObject:HasAssignments[binding="IsAssigned"]
}
Document Association General

概念 文档关联 描述了对象或对象类型如何关联文档，指示外部文件。文档可以整体引用，例如用于捕获产品手册、数据表、多媒体内容或缩略图。文档中的内容可以从任何对象引用，并可用于同步其他文件中的信息，例如项目管理应用程序的项目计划。

文档的典型元数据，如发布日期、编辑者等，可以与关联一起捕获，但文档内容仍保留在外部文件中。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesDocument:RelatedObjects
    IfcRelAssociatesDocument:Name -> IfcLabel_0
    IfcRelAssociatesDocument:RelatingDocument -> IfcDocumentReference
    IfcDocumentReference:Location -> IfcURIReference
    IfcDocumentReference:Identification -> IfcIdentifier
    IfcDocumentReference:Name -> IfcLabel_1
    IfcDocumentReference:Description -> IfcText
    IfcRelAssociatesDocument:Name[binding="Name"]
}
Library Association General

概念 库关联 描述了对象和对象类型如何关联库实体，指示另一个数据源，例如来自模型服务器、产品库或外部数据库或系统，这些数据源用更多详细信息丰富数据。库可以整体从项目或项目库中引用，指示数据的源和版本。库中的内容可以从项目或项目库中的任何对象、类型对象、属性和某些资源模式实体中引用。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesLibrary:RelatedObjects
    IfcRelAssociatesLibrary:RelatingLibrary -> IfcLibraryReference
    IfcLibraryReference:Location -> IfcURIReference
    IfcLibraryReference:Identification -> IfcIdentifier
    IfcLibraryReference:Name -> IfcLabel
    IfcLibraryReference:Description -> IfcText
    IfcLibraryReference:Language -> IfcLanguageId
    IfcLibraryReference:ReferencedLibrary -> IfcLibraryInformation
    IfcRelAssociatesLibrary:RelatingLibrary[binding="RelatingLibrary"]
}
Material Association General

任何产品或产品类型都可以关联材料，以指示对象的物理组成。

材料可以具有用于表面样式的表示，指示 3D 渲染的颜色、纹理和光反射率。材料可以具有用于填充样式的表示，指示 2D 渲染的颜色、图案和阴影线。材料可以具有密度、弹性、热阻等属性，如本规范中所定义。材料也可以根据引用的行业标准进行分类。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesMaterial:RelatedObjects
}
Material Single General

材料直接与产品和产品类型关联，以表示整个对象的均匀材料。

材料也可以与 IfcTypeObject 关联，为该类型的实例定义材料。如果材料同时在 IfcTypeObject 和 IfcObject 上进行关联，则直接分配给 IfcObject 的材料具有优先权。

concept {
    IfcObjectDefinition:HasAssociations -> IfcRelAssociatesMaterial:RelatedObjects
    IfcRelAssociatesMaterial:RelatingMaterial -> IfcMaterial
    IfcMaterial -> Material
}
Nesting General

嵌套表示主体结构（称为“主机”）与附加组件（称为“被托管元素”）之间的外部有序部分组成关系。嵌套的概念有多种用法。例如：

  • 嵌套用于产品构件，以指示外部可连接部件，例如安装在水槽上的水龙头或安装在接线盒内的开关。
  • 嵌套用于控制对象，以指示规范层次结构。
  • 嵌套用于过程对象，以指示可能并行或串行发生的从属过程。
  • 嵌套用于资源对象，以指示可能并行或串行发生的从属资源分配。

嵌套是一种双向关系，从主机结构到其附加组件的关系称为嵌套（Nesting），从组件到其包含结构的关系称为托管（Hosting）。

concept {
    IfcObjectDefinition:IsNestedBy -> IfcRelNests:RelatingObject
}
Object Predefined Type General

======================

许多对象实例具有一个名为 PredefinedType 的特性，该特性是一个特定的枚举。这种预定义类型本质上提供了另一种级别的“通过继承进行分类”，以在无需额外子类型的情况下进一步区分对象。预定义类型不仅是信息性的；各种规则适用，例如适用的属性集、部件组成和分配端口。此类预定义类型通过为 PredefinedType 特性选择正确的枚举值来添加。如果需要自定义值，则必须使用 ObjectType 特性来定义此类自定义类型，而 PredefinedType 则设置为 USERDEFINED。

为 Object Occurrence Predefined Type 提供的主要特性是：

  • PredefinedType：包含实体特定的预定义类型枚举，以进一步分类实体
  • ObjectType：允许自定义值，如果没有适用的枚举值

如果对象通过 IfcTypeObject 进行类型化，则仅当 IfcTypeObject 处的 PredefinedType 设置为 NOTDEFINED 时，才能使用 IfcObject 实例处的 PredefinedType。

请注意，PredefinedType 特性本身是在继承层次结构的叶类中定义的，并为该给定叶类提供了一个特定的枚举特性。

concept {
    IfcObject:ObjectType -> IfcLabel
    IfcObject:IsTypedBy -> IfcRelDefinesByType:RelatedObjects
    IfcRelDefinesByType:RelatingType -> IfcTypeObject
    IfcObject:ObjectType[binding="UserDefinedType"]
    IfcObject:PredefinedType[binding="PredefinedType"]
    IfcTypeObject:ElementType[binding="TypeUserdefinedType"]
    IfcTypeObject:PredefinedType[binding="TypePredefinedType"]
}
Object User Identity General

特性 Name 和可选的 Description 可用于 IfcObject 的所有子类型。对于那些具有对象类型定义的子类型，例如 IfcBeam - IfcBeamType，通用的 Name 和可选的 Description 与对象类型相关联。
Property Sets with Override General

任何对象实例都可以拥有属性集，可以直接在对象实例上作为元素特定的属性集，也可以在对象类型上作为类型属性集。在这种情况下，提供给对象实例的特性是元素特定特性和类型特性的组合。如果在实例和类型特性中都定义了相同的特性（在同一属性集中），则实例特性的特性值将覆盖类型特性的特性值。
Revision Control General

使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity General

IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
表 5.3.3.6.1.3.E

7.4.8.29.4 形式化表示（Formal representation）

ENTITY IfcTask
 SUBTYPE OF (IfcProcess);
	Status : OPTIONAL IfcLabel;
	WorkMethod : OPTIONAL IfcLabel;
	IsMilestone : IfcBoolean;
	Priority : OPTIONAL IfcInteger;
	TaskTime : OPTIONAL IfcTaskTime;
	PredefinedType : OPTIONAL IfcTaskTypeEnum;
 WHERE
	CorrectPredefinedType : NOT(EXISTS(PredefinedType)) OR (PredefinedType <> IfcTaskTypeEnum.USERDEFINED) OR ((PredefinedType = IfcTaskTypeEnum.USERDEFINED) AND EXISTS(SELF\IfcObject.ObjectType));
	HasName : EXISTS(SELF\IfcRoot.Name);
END_ENTITY;

7.4.8.29.5 参考文献

在Github上编辑


这个页面难以理解吗？告诉我们！
