8.15.3.26 IfcTrapeziumProfileDef（梯形轮廓定义）

弃用 该定义将在标准的未来主版本中移除。

8.15.3.26.1 语义定义（Semantic definition）

IfcTrapeziumProfileDef 定义了一个梯形作为扫描表面几何或扫描面积实体所使用的轮廓定义。它通过顶部X和底部X范围、Y范围以及顶部X范围的偏移量来给定，并放置在由 Position 属性建立的二维位置坐标系中。它位于位置坐标系的中心，即边界框的中心。

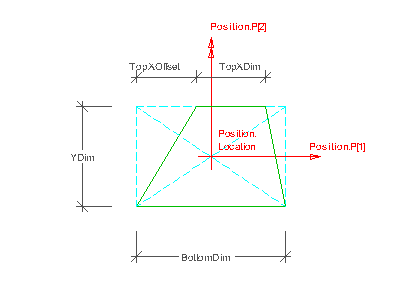

图1展示了梯形轮廓定义的参数。

梯形轮廓
图1 — 梯形轮廓

位置

参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫描表面或扫描面积实体定义。它是以下任一情况的xy平面：

或在分段轴线情况下，为 IfcSectionedSpine.CrossSectionPositions 每个列表成员的xy平面。

通过使用位置坐标的偏移量，参数化轮廓可以居中定位（使用x,y偏移量=0.），或相对于轮廓的任何位置定位。显式坐标偏移用于定义基点（例如左上边界）。

参数

IfcTrapeziumProfileDef 在位置坐标系内定义，其中 BottomDim 定义底线的长度度量（沿正x轴的一半），YDim 定义底线和顶线平行距离的长度度量（沿正y轴的一半）。顶线从 -BottomLine/2,YDim 开始，具有 TopXOffset 的偏移距离（可为负值、零或正值），并沿正x轴具有 TopXDim 的长度。

8.15.3.26.2 实体继承（Entity inheritance）

8.15.3.26.3 特性（Attributes）

# 特性（Attributes） 类型 描述
IfcProfileDef (4)
IfcParameterizedProfileDef (1)
点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性
IfcTrapeziumProfileDef (4)
表 8.15.3.26.B

8.15.3.26.4 属性集

  • Pset_ProfileMechanical
    • MassPerLength
    • CrossSectionArea
    • Perimeter
    • MinimumPlateThickness
    • MaximumPlateThickness
    • CentreOfGravityInX
    • CentreOfGravityInY
    • ShearCentreZ
    • ShearCentreY
    • MomentOfInertiaY
    • MomentOfInertiaZ
    • MomentOfInertiaYZ
    • TorsionalConstantX
    • WarpingConstant
    • ShearDeformationAreaZ
    • ShearDeformationAreaY
    • MaximumSectionModulusY
    • MinimumSectionModulusY
    • MaximumSectionModulusZ
    • MinimumSectionModulusZ
    • TorsionalSectionModulus
    • ShearAreaZ
    • ShearAreaY
    • PlasticShapeFactorY
    • PlasticShapeFactorZ

8.15.3.26.5 概念用法（Concept usage）

概念 用法 描述
IfcProfileDef (1)
Property Sets for Profiles General

用于剖面的属性集 概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。

注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在 对象定义 下。在标准未来版本中，各种属性集关联机制可能会得到统一。

适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。

concept {
    IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition

    IfcProfileProperties:Name -> IfcIdentifier
    IfcProfileProperties:Description -> IfcText
    IfcProfileProperties:Properties -> IfcPropertySingleValue
    IfcProfileProperties:Properties -> IfcPropertyBoundedValue
    IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue
    IfcProfileProperties:Properties -> IfcPropertyListValue
    IfcProfileProperties:Properties -> IfcPropertyTableValue

    IfcPropertySingleValue -> Single_Value
    IfcPropertyBoundedValue -> Bounded_Value
    IfcPropertyEnumeratedValue -> Enumerated_Value
    IfcPropertyListValue -> List_Value
    IfcPropertyTableValue -> Table_Value

    IfcProfileProperties:Name[binding="PsetName"]
    IfcProfileProperties:Properties[binding="Properties"]
}

此概念可应用于以下资源
IfcParameterizedProfileDef (1)
Property Sets for Profiles General

用于剖面的属性集 概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。

注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在 对象定义 下。在标准未来版本中，各种属性集关联机制可能会得到统一。

适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。

concept {
    IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition

    IfcProfileProperties:Name -> IfcIdentifier
    IfcProfileProperties:Description -> IfcText
    IfcProfileProperties:Properties -> IfcPropertySingleValue
    IfcProfileProperties:Properties -> IfcPropertyBoundedValue
    IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue
    IfcProfileProperties:Properties -> IfcPropertyListValue
    IfcProfileProperties:Properties -> IfcPropertyTableValue

    IfcPropertySingleValue -> Single_Value
    IfcPropertyBoundedValue -> Bounded_Value
    IfcPropertyEnumeratedValue -> Enumerated_Value
    IfcPropertyListValue -> List_Value
    IfcPropertyTableValue -> Table_Value

    IfcProfileProperties:Name[binding="PsetName"]
    IfcProfileProperties:Properties[binding="Properties"]
}
点击显示 2 个隐藏的继承概念 点击隐藏 2 个继承概念
IfcTrapeziumProfileDef (1)
Property Sets for Profiles General

用于剖面的属性集 概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。

注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在 对象定义 下。在标准未来版本中，各种属性集关联机制可能会得到统一。

适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。

concept {
    IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition

    IfcProfileProperties:Name -> IfcIdentifier
    IfcProfileProperties:Description -> IfcText
    IfcProfileProperties:Properties -> IfcPropertySingleValue
    IfcProfileProperties:Properties -> IfcPropertyBoundedValue
    IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue
    IfcProfileProperties:Properties -> IfcPropertyListValue
    IfcProfileProperties:Properties -> IfcPropertyTableValue

    IfcPropertySingleValue -> Single_Value
    IfcPropertyBoundedValue -> Bounded_Value
    IfcPropertyEnumeratedValue -> Enumerated_Value
    IfcPropertyListValue -> List_Value
    IfcPropertyTableValue -> Table_Value

    IfcProfileProperties:Name[binding="PsetName"]
    IfcProfileProperties:Properties[binding="Properties"]
}
表 8.15.3.26.C

8.15.3.26.6 形式化表示（Formal representation）

ENTITY IfcTrapeziumProfileDef
 SUBTYPE OF (IfcParameterizedProfileDef);
	BottomXDim : IfcPositiveLengthMeasure;
	TopXDim : IfcPositiveLengthMeasure;
	YDim : IfcPositiveLengthMeasure;
	TopXOffset : IfcLengthMeasure;
END_ENTITY;
