8.15.3.13 IfcLShapeProfileDef（L形轮廓定义）
8.15.3.13.1 语义定义（Semantic definition）
IfcLShapeProfileDef 定义了一个截面轮廓，提供了用于扫掠面积实体的L形截面（等边L形轮廓也由此实体涵盖）的定义参数。其参数和相对于位置坐标系统的方向遵循下图说明。较短的腿与正 Position.P[1] 轴方向相同，较长或相等的腿与正 Position.P[2] 轴方向相同。位置坐标系统的中心位于轮廓边界框的中心。

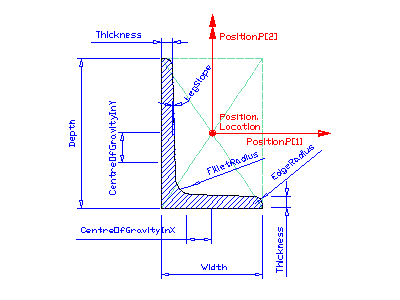

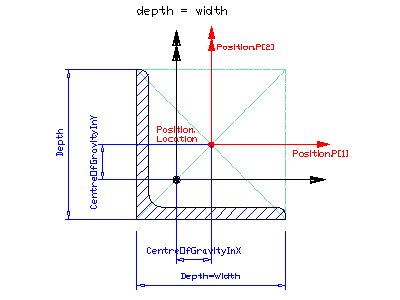

图1和图2说明了等边和非等边L形截面定义的参数。
参数化轮廓定义了其自身的位置坐标系统。基础坐标系统由使用该轮廓定义的扫掠面积实体定义。它是 IfcSweptAreaSolid.Position 的xy平面，通过使用位置偏移量，参数化轮廓可以居中定位（使用x,y偏移量=0.），或相对于轮廓的任何位置定位。
在所示示例中，IfcProfileProperties 中的 'CentreOfGravityInX' 和 'CentreOfGravityInY' 属性（如果提供）均为负值。
通过使用 Position 属性，轮廓被插入到扫掠面积实体的基础坐标系统中。在此示例（重心基点）中，IfcAxis2Placement2D 的属性值为：
Location = IfcCartesianPoint(+|CentreOfGravityInX|, +|CentreOfGravityInY|)
RefDirection = NIL（默认为 1.,0.）
在所示示例中，Position.Location 的x和y值，即 测量值 |CentreOfGravityInX| 和 |CentreOfGravityInY| 均为正值。另一方面，IfcProfileProperties 中名为 'CentreOfGravityInX' 和 'CentreOfGravityInY' 的属性（如果提供）现在必须都设置为0，因为生成的轮廓定义的重心位于坐标原点。
8.15.3.13.2 实体继承（Entity inheritance）
8.15.3.13.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcProfileDef (4) | |||
| 1 | ProfileType | IfcProfileTypeEnum |
定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。 |
| 2 | ProfileName | OPTIONAL IfcLabel |
轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。 |
| HasExternalReference | SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects |
与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 |
|
| HasProperties | SET [0:?] OF IfcProfileProperties FOR ProfileDefinition |
轮廓的附加属性，例如机械属性。 |
|
| IfcParameterizedProfileDef (1) | |||
| 3 | Position | OPTIONAL IfcAxis2Placement2D |
参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。 |
| 点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性 | |||
| IfcLShapeProfileDef (6) | |||
| 4 | Depth | IfcPositiveLengthMeasure |
腿长，见上图说明 (= h)。与总深度相同。 |
| 5 | Width | OPTIONAL IfcPositiveLengthMeasure |
腿长，见上图说明 (= b)。与总宽度相同。由于历史原因，此属性在形式上是可选的。只要宽度已知，就应提供其值。 |
| 6 | Thickness | IfcPositiveLengthMeasure |
轮廓的恒定壁厚，见上图说明 (= ts)。 |
| 7 | FilletRadius | OPTIONAL IfcNonNegativeLengthMeasure |
根据上图说明的圆角半径 (= r1)。 |
| 8 | EdgeRadius | OPTIONAL IfcNonNegativeLengthMeasure |
根据上图说明的边缘半径 (= r2)。 |
| 9 | LegSlope | OPTIONAL IfcPlaneAngleMeasure |
轮廓每个腿内表面的斜率。 |
8.15.3.13.4 形式化命题（Formal propositions）
| 名称 | 描述 |
|---|---|
| ValidThickness |
厚度应小于深度和宽度。 |
|
|
8.15.3.13.5 属性集
-
Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ
8.15.3.13.6 概念用法（Concept usage）
8.15.3.13.7 形式化表示（Formal representation）
ENTITY IfcLShapeProfileDef
SUBTYPE OF (IfcParameterizedProfileDef);
Depth : IfcPositiveLengthMeasure;
Width : OPTIONAL IfcPositiveLengthMeasure;
Thickness : IfcPositiveLengthMeasure;
FilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
EdgeRadius : OPTIONAL IfcNonNegativeLengthMeasure;
LegSlope : OPTIONAL IfcPlaneAngleMeasure;
WHERE
ValidThickness : (Thickness < Depth) AND (NOT(EXISTS(Width)) OR (Thickness < Width));
END_ENTITY;
