8.15.3.19 IfcRectangleHollowProfileDef（矩形空心轮廓定义）
8.15.3.19.1 语义定义（Semantic definition）
IfcRectangleHollowProfileDef 定义了一个截面轮廓，提供用于扫描表面几何或扫描面积实体的矩形（或方形）空心截面的定义参数。其参数和相对于位置坐标系统的方向如下所示。方形空心截面可以通过 h 和 b 的相等值来定义。位置坐标系统的中心位于轮廓边界框的中心（对于对称轮廓，与重心相同）。通常，较长的边平行于 y 轴，较短的边平行于 x 轴。

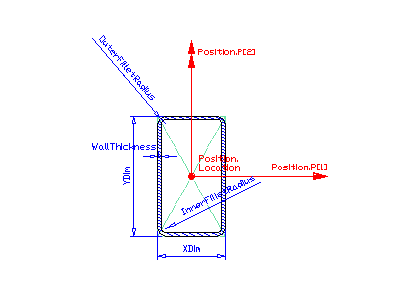

图 8.15.3.19.A 说明了矩形或方形空心轮廓定义的参数。
位置
参数化轮廓定义其自身的位置坐标系统。基础坐标系统由使用该轮廓定义的扫描面积实体定义。它是以下对象的 xy 平面：
- IfcSweptAreaSolid.Position
通过使用位置偏移，参数化轮廓可以居中定位（使用 x,y 偏移 = 0.），或相对于轮廓的任何位置定位。
8.15.3.19.2 实体继承（Entity inheritance）
8.15.3.19.3 特性（Attributes）
| # | 特性（Attributes） | 类型 | 描述 |
|---|---|---|---|
| IfcProfileDef (4) | |||
| 1 | ProfileType | IfcProfileTypeEnum |
定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。 |
| 2 | ProfileName | OPTIONAL IfcLabel |
轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。 |
| HasExternalReference | SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects |
与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 |
|
| HasProperties | SET [0:?] OF IfcProfileProperties FOR ProfileDefinition |
轮廓的附加属性，例如机械属性。 |
|
| IfcParameterizedProfileDef (1) | |||
| 3 | Position | OPTIONAL IfcAxis2Placement2D |
参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。 |
| IfcRectangleProfileDef (2) | |||
| 4 | XDim | IfcPositiveLengthMeasure |
矩形沿x轴方向的尺寸。 |
| 5 | YDim | IfcPositiveLengthMeasure |
矩形沿y轴方向的尺寸。 |
| 点击显示 7 个隐藏的继承特性 点击隐藏 7 个继承特性 | |||
| IfcRectangleHollowProfileDef (3) | |||
| 6 | WallThickness | IfcPositiveLengthMeasure |
材料厚度。 |
| 7 | InnerFilletRadius | OPTIONAL IfcNonNegativeLengthMeasure |
内角半径。 |
| 8 | OuterFilletRadius | OPTIONAL IfcNonNegativeLengthMeasure |
外角半径。 |
8.15.3.19.4 形式化命题（Formal propositions）
| 名称 | 描述 |
|---|---|
| ValidInnerRadius |
内圆角半径（如果给出）应足够小以适合空隙。 |
|
|
| ValidOuterRadius |
外圆角半径（如果给出）应足够小以适合边界框。 |
|
|
| ValidWallThickness |
壁厚应小于矩形 X 和 Y 尺寸的一半。 |
|
|
8.15.3.19.5 属性集
-
Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ
8.15.3.19.6 概念用法（Concept usage）
8.15.3.19.7 形式化表示（Formal representation）
ENTITY IfcRectangleHollowProfileDef
SUBTYPE OF (IfcRectangleProfileDef);
WallThickness : IfcPositiveLengthMeasure;
InnerFilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
OuterFilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
WHERE
ValidInnerRadius : NOT(EXISTS(InnerFilletRadius)) OR
((InnerFilletRadius <= (SELF\IfcRectangleProfileDef.XDim/2. - WallThickness)) AND
(InnerFilletRadius <= (SELF\IfcRectangleProfileDef.YDim/2. - WallThickness)))
;
ValidOuterRadius : NOT(EXISTS(OuterFilletRadius)) OR
((OuterFilletRadius <= (SELF\IfcRectangleProfileDef.XDim/2.)) AND
(OuterFilletRadius <= (SELF\IfcRectangleProfileDef.YDim/2.)));
ValidWallThickness : (WallThickness < (SELF\IfcRectangleProfileDef.XDim/2.)) AND
(WallThickness < (SELF\IfcRectangleProfileDef.YDim/2.));
END_ENTITY;
