8.15.3.7 IfcCircleHollowProfileDef（圆形空心轮廓定义）

8.15.3.7.1 语义定义（Semantic definition）

IfcCircleHollowProfileDef 定义了一个截面轮廓，提供用于扫掠面积实体的圆形空心截面（管材）的定义参数。其参数和相对于位置坐标系统的方向遵循以下图示。位置坐标系统的中心位于轮廓边界框的中心（对于对称轮廓，与重心重合）。

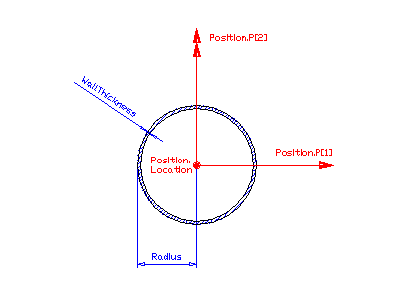

图 8.15.3.7.A 说明了圆形空心轮廓定义的参数。参数化轮廓定义了其自身的位置坐标系统。基础坐标系统由使用该轮廓定义的扫掠面积实体定义。它是以下对象的 xy 平面：

IfcSweptAreaSolid.Position

通过使用位置偏移，参数化轮廓可以居中定位（使用 x、y 偏移 = 0.），或相对于轮廓的任何位置。显式坐标偏移用于定义基点（例如，左上边界）。参数化轮廓由一组参数属性定义。

8.15.3.7.2 实体继承（Entity inheritance）

8.15.3.7.3 特性（Attributes）

#	特性（Attributes）	类型	描述
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 IFC4 变更 New inverse attribute
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。 IFC4 变更 New inverse attribute
IfcParameterizedProfileDef (1)
3	Position	OPTIONAL IfcAxis2Placement2D	参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。
IfcCircleProfileDef (1)
4	Radius	IfcPositiveLengthMeasure	圆形的半径。
点击显示 6 个隐藏的继承特性点击隐藏 6 个继承特性
IfcCircleHollowProfileDef (1)
5	WallThickness	IfcPositiveLengthMeasure	材料厚度，即外半径与内半径之差。

表 8.15.3.7.B

8.15.3.7.4 形式化命题（Formal propositions）

名称	描述
WR1	壁厚应小于半径。
`WallThickness < SELF\IfcCircleProfileDef.Radius`

表 8.15.3.7.C

8.15.3.7.5 属性集

Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ

8.15.3.7.6 概念用法（Concept usage）

概念	用法	描述
IfcProfileDef (1)
Property Sets for Profiles	General	用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] } 此概念可应用于以下资源 Pset_ProfileMechanical
IfcParameterizedProfileDef (1)
Property Sets for Profiles	General	这是对继承概念的进一步阐述用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] }
IfcCircleProfileDef (1)
Property Sets for Profiles	General	这是对继承概念的进一步阐述用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] }
点击显示 3 个隐藏的继承概念点击隐藏 3 个继承概念
IfcCircleHollowProfileDef (1)
Property Sets for Profiles	General	这是对继承概念的进一步阐述用于剖面的属性集概念模板描述了剖面如何与一个或多个属性集相关联。一个属性集包含一个或多个属性。单个属性的数据类型可以是单值、枚举值、表值、引用值或列表值，以及属性实例的组合。注释：IfcProfileDef 不是 IfcObject。出于历史原因，此概念列在对象定义下。在标准未来版本中，各种属性集关联机制可能会得到统一。适用于此模板的属性集将带有 IfcPropertySetTemplateTypeEnum "PSET_PROFILEDRIVEN"。 concept { IfcProfileDef:HasProperties -> IfcProfileProperties:ProfileDefinition IfcProfileProperties:Name -> IfcIdentifier IfcProfileProperties:Description -> IfcText IfcProfileProperties:Properties -> IfcPropertySingleValue IfcProfileProperties:Properties -> IfcPropertyBoundedValue IfcProfileProperties:Properties -> IfcPropertyEnumeratedValue IfcProfileProperties:Properties -> IfcPropertyListValue IfcProfileProperties:Properties -> IfcPropertyTableValue IfcPropertySingleValue -> Single_Value IfcPropertyBoundedValue -> Bounded_Value IfcPropertyEnumeratedValue -> Enumerated_Value IfcPropertyListValue -> List_Value IfcPropertyTableValue -> Table_Value IfcProfileProperties:Name[binding="PsetName"] IfcProfileProperties:Properties[binding="Properties"] }

表 8.15.3.7.D

8.15.3.7.7 形式化表示（Formal representation）

ENTITY IfcCircleHollowProfileDef
 SUBTYPE OF (IfcCircleProfileDef);
	WallThickness : IfcPositiveLengthMeasure;
 WHERE
	WR1 : WallThickness < SELF\IfcCircleProfileDef.Radius;
END_ENTITY;

8.15.3.7.8 参考文献

IfcCircleProfileDef
